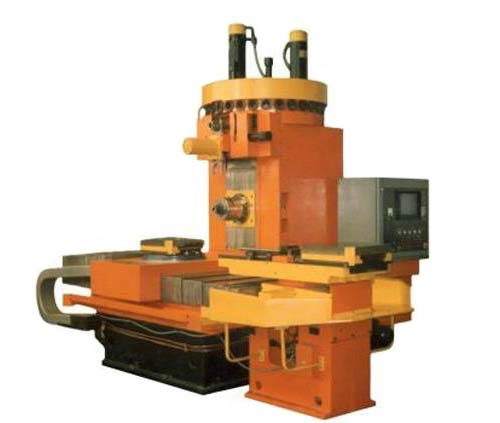

Фрезерный станок с ЧПУ ИР-800

Name: Фрезерный станок с ЧПУ ИР-800
SKU: 3723

Фрезерный станок с ЧПУ ИР-800 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 800 х 800, Иваново. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	ИР-500ПМФ4 \| ИР-800ПМФ4
Класс точности по ГОСТ 8-82	П \| П
Размеры рабочей поверхности стола (длина х ширина), мм	500 х 500 \| 800 х 800
Перемещение поперечное стола (ось X), мм	800 \| 1000
Перемещение вертикальное шпиндельной бабки (ось Y), мм	500 \| 710
Перемещение продольное стойки (ось Z), мм	500 \| 800
Вращение индексируемого поворотного стола (ось B), град	5° 72 поз. \| 3° 120 поз.
Наибольший диаметр сверления в стали, мм	40 \| 40
Наибольший диаметр растачиваемого отверстия, мм	160 \| 160
Наибольший диаметр торцовой фрезы, мм	160 \| 160
Точность позиционирования по осям X/ Y, мм	0.018/ 0.015
Точность позиционирования по осям Z, мм	0.022
Рабочая подача по осям X, Y, Z, мм/мин	1..2000 \| 1..3200
Скорость быстрых установочных перемещений по осям X, Y, Z, м/мин	8..10 \| 10
Наибольшее допустимое усилие подачи стола и стойки по осям X, Z, Н	8000 \| 10000
Наибольшее допустимое усилие подачи шпиндельной бабки (вертикальное) по оси Y, Н	4000 \| 8000
Расстояние от оси шпинделя до стола, мм	50..550 \| 50..760
Модель устройства ЧПУ	2С45-65 \| 2С45-65
Количество управляемых координат	3 \| 3
Количество одновременно управляемых координат при линейной/ круговой интерполяции	3/3 \| 3/3
Максимальная нагрузка на стол (по центру), кг	700 \| 150
Количество резьбовых отверстий на поверхности стола	25 \| 45
Диаметр резьбовых отверстий на поверхности стола, мм	М20 \| М20
Усилие зажима поворотного стола, кН	40
Частота вращения шпинделя, об/мин	21.2..3000 \| 21.2..3000
Количество скоростей шпинделя	89 \| 89
Наибольший крутящий момент, Нм	700 \| 630
Конус шпинделя для крепления инструмента 7:24	50 \| 50
Количество инструмента в магазине	30 \| 30
Время смены инструмента, с	6 \| 6
Время смены инструмента от стружки к стружке, с	16,2..21,2 \| 16,2..21,2
Максимальный диаметр рядом стоящего инструмента, мм	125 \| 125
Максимальный диаметр свободно стоящего инструмента, мм	160 \| 160
Максимальная длина инструмента от торца шпинделя, мм	300 \| 300
Масса инструментальной оправки с инструментом, кг	20 \| 20
Время смены столов-спутников, с	45 \| 50..70
Количество электродвигателей на станке	12 \| 12
Электродвигатель постоянного тока привода главного движения, кВт	14 \| 18
Электродвигатели привода подач (X, Y, Z, B) и магазина, кВт	2,8 \| 2,8
Электродвигатель насоса гидростанции, кВт	5,5 \| 5,5
Электродвигатель вентилятора гидростанции, кВт	0,12 \| 0,12
Электродвигатель вентилятора шпинделя, кВт	0,12 \| 0,12
Электродвигатель насоса смазки шпиндельной бабки, кВт	1,1 \| 1,1
Электродвигатель насоса смазки направляющих, кВт	0,02 \| 0,02
Электронасос охлаждающей жидкости Мощность, кВт	0,12 \| 0,12
Суммарная мощность всех электродвигателей на станке, кВт	35 \| 43,18
Габариты станка (длина ширина), мм	4450 х 4655 \| 5388 х 4635
Габариты станка (высота), мм	3100 \| 3455
Масса станка, кг	11370 \| 10050

Описание

Фрезерный станок с ЧПУ ИР-800: описание и характеристики

Фрезерный станок с ЧПУ ИР-800 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 800 х 800, Иваново.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
