Проблема
Предприятие производило платы управления, которые требовали особых условий хранения. В отличие от типовых задач хранения металлопроката, здесь ключевыми факторами были защита от статического электричества и бережное обращение с хрупкими электронными компонентами.
Специфические сложности:
Защита от статического электричества. Платы управления критически чувствительны к электростатическим разрядам. Стандартные металлические стеллажи не обеспечивали необходимой защиты, создавая риск повреждения дорогостоящих изделий.
Потребность в высоких бортах. Платы различных типоразмеров должны были надежно фиксироваться на полках, исключая возможность падения или смещения при вращении стеллажа.
Отсутствие погрузочных приспособлений. У заказчика не было специализированной техники для монтажа стеллажного оборудования, что требовало продумать логистику установки на этапе проектирования.
Заказчику требовался автоматический стеллаж карусельного типа, защищенный от статического электричества, с полками, адаптированными для хранения электронных плат.
Запрос заказчика
Клиент сформулировал технические требования:
Разработать автоматический стеллаж карусельного типа для хранения плат управления.
Обеспечить максимальную защиту от статического электричества и напряжения.
Спроектировать полки с высокими бортами для надежной фиксации плат.
Предусмотреть монтаж без использования специализированных погрузочных приспособлений.
Выполненные работы
Анализ требований по антистатической защите для электронных компонентов.

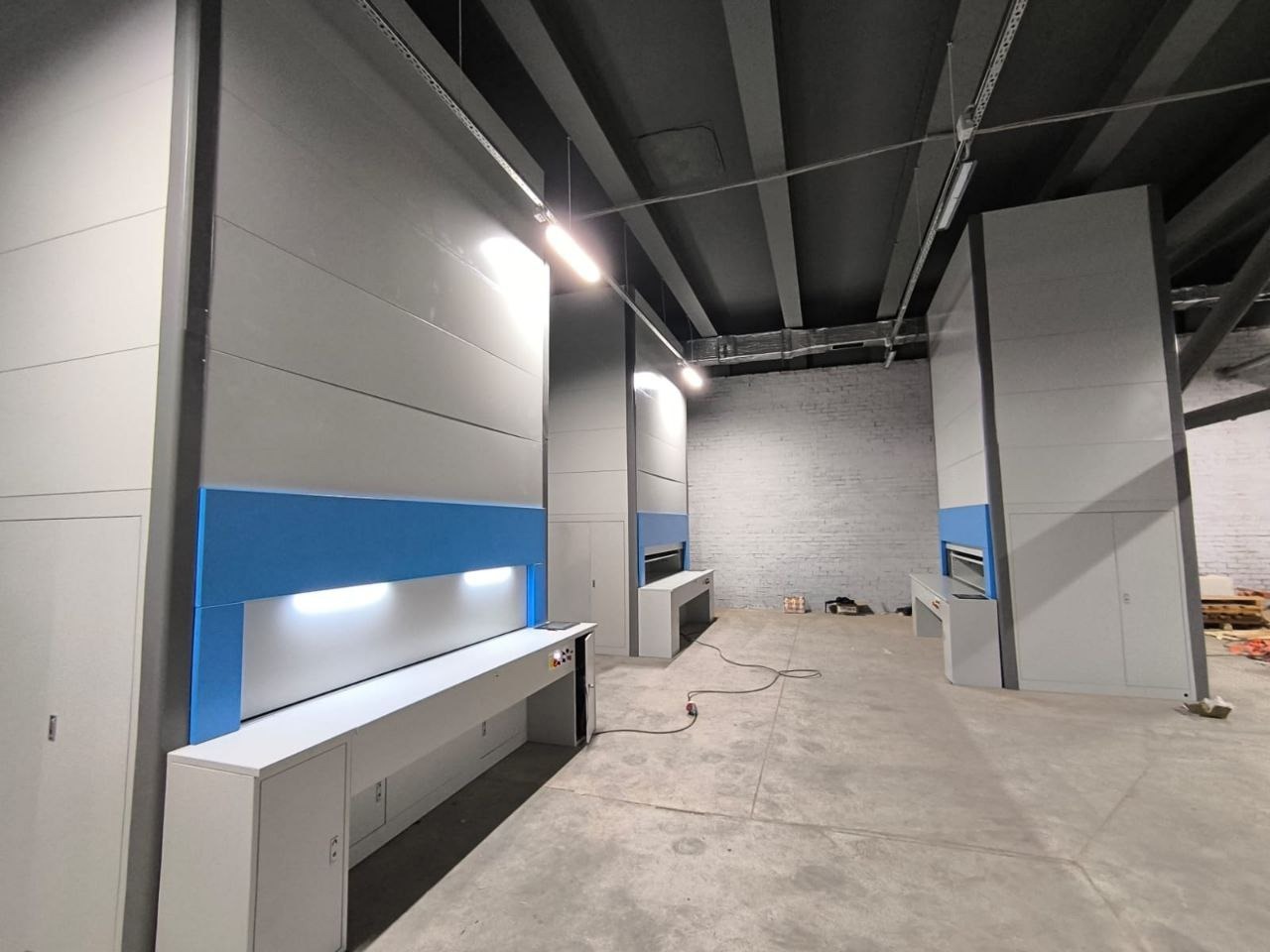

Проектирование стеллажа СПИНЕР карусельного типа высотой 3,5 метра.
Разработка антистатических полок с высокими бортами.
Производство с применением антистатических материалов и покрытий.
Монтаж без погрузочных приспособлений и ввод в эксплуатацию.
Ход проекта
1
1 этап. Анализ требований и проектирование
Провели детальный анализ требований по хранению электронных компонентов. Изучили стандарты антистатической защиты, применимые к производству плат управления. Определили допустимые параметры электростатического поля в зоне хранения.
Спроектировали стеллаж СПИНЕР карусельного типа высотой 3,5 метра. Карусельный механизм обеспечивает автоматическое вращение: оператор запрашивает нужную полку, и стеллаж поворачивается, подавая ее в зону доступа.
Разработали конструкцию полок с высокими бортами, предотвращающими смещение и падение плат при вращении карусели. Грузоподъемность каждой полки - 250 кг.
2
2 этап. Разработка антистатической защиты
Ключевая инженерная задача проекта - обеспечить защиту от статического электричества на уровне всей конструкции. Разработали комплексное решение: антистатические материалы контактных поверхностей полок, система заземления конструкции, электропроводящие покрытия в зонах контакта с платами.
Проверили электростатические характеристики конструкции на соответствие стандартам хранения электронных компонентов.
3
3 этап. Производство
Изготовили стеллажную конструкцию с применением антистатических материалов. Полки с высокими бортами прошли контроль качества: проверка антистатических свойств, геометрическая точность, надежность фиксации в карусельном механизме.
Собрали и протестировали карусельный механизм: плавность вращения, точность позиционирования, работа системы управления.
4
4 этап. Монтаж без погрузочных приспособлений
Отсутствие у заказчика погрузочных приспособлений потребовало специальной методики монтажа. Конструкция стеллажа была спроектирована с учетом поэлементной сборки на месте: каждый модуль доставлялся и устанавливался силами монтажной бригады без применения кранов и погрузчиков.

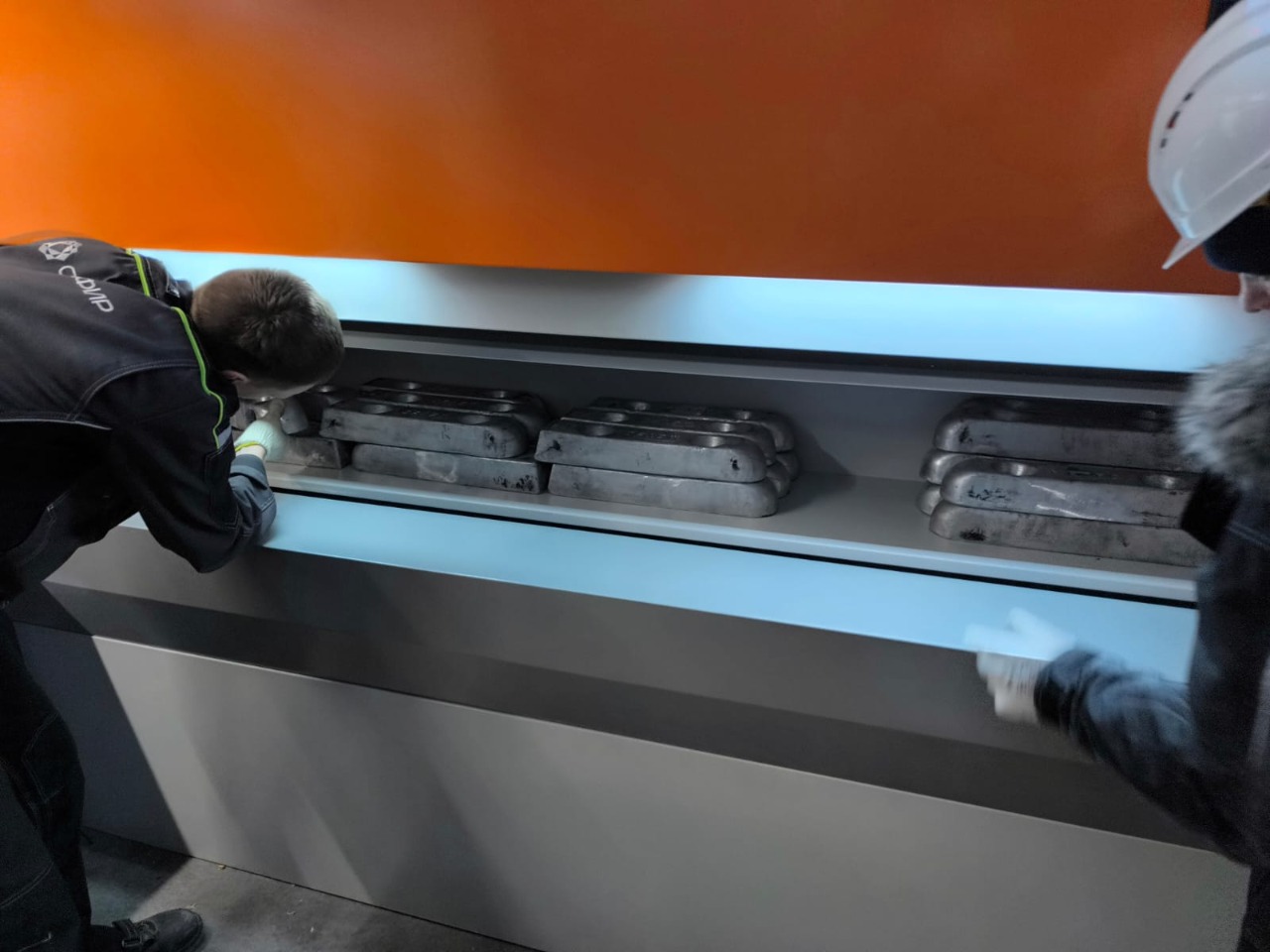

Выполнили сборку, подключение электропривода карусельного механизма, настройку системы управления. Провели приемочные испытания: проверка антистатических свойств, нагрузочные тесты, тестирование всех режимов вращения.
Организовали инструктаж персонала по эксплуатации стеллажа и правилам размещения электронных плат.
Итоги проекта
Антистатическая защита электронных компонентов. Стеллаж полностью защищен от статического электричества: антистатические материалы, система заземления и электропроводящие покрытия обеспечивают безопасное хранение чувствительных плат управления.
Автоматическая карусельная подача. СПИНЕР высотой 3,5 метра с карусельным механизмом подает нужную полку оператору автоматически, обеспечивая быстрый доступ к любой позиции.
Надежная фиксация плат. Полки с высокими бортами исключают смещение и падение плат при вращении карусели. Грузоподъемность 250 кг на полку обеспечивает хранение значительного объема продукции.
Монтаж в сложных условиях. Поэлементная сборка на площадке заказчика без погрузочных приспособлений позволила установить стеллаж в условиях, где стандартный крановый монтаж был невозможен.
Проект продемонстрировал, что стеллажное оборудование может решать задачи далеко за пределами хранения металлопроката. СПИНЕР с антистатической защитой - это пример инженерного подхода, где стеллаж проектируется не под типовую нагрузку, а под специфику конкретного продукта. Когда речь идет о платах управления стоимостью в сотни тысяч рублей, защита от статического электричества - это не опция, а обязательное требование.
