Проблема
На производстве накапливались обрезки листового металла после операций раскроя. Эти обрезки сохраняли ценность и использовались для изготовления мелких деталей, однако их хранение стало серьезной проблемой.
Ситуация осложнялась двумя факторами:
Критический дефицит пространства. Цех был максимально загружен оборудованием, свободного места для размещения стандартного стеллажа практически не оставалось.
Накопление неорганизованного материала. Обрезки складывались стопками на полу, занимая и без того дефицитное пространство. Поиск нужного типоразмера обрезка превращался в долгий и трудоемкий процесс.
Требовалось решение, которое позволит организовать хранение обрезков в минимальном пространстве с сохранением быстрого доступа к каждой позиции.
Запрос заказчика
Клиент сформулировал технические требования:
Спроектировать стеллаж для хранения обрезков листового металла.
Вписать конструкцию в крайне ограниченное пространство цеха.
Обеспечить грузоподъемность не менее 1 тонны на полку.
Сохранить быстрый доступ к каждой позиции без перемещения остального материала.
Выполненные работы
Обследование доступного пространства в цехе с точными замерами.
Проектирование компактного вертикального стеллажа ДРОВЕР на 11 полок.
Расчет несущей способности при минимальных габаритах конструкции.
Производство и монтаж стеллажа в ограниченном пространстве.
Ход проекта
1
1 этап. Обследование и определение ограничений
Провели детальные замеры доступного пространства в цехе. Зафиксировали каждый сантиметр: расстояние до станков, высоту потолка, расположение коммуникаций, проходы для персонала и техники.
Определили жесткие габаритные ограничения для стеллажа. Проанализировали номенклатуру хранимых обрезков: типоразмеры, толщину, массу. Это позволило рассчитать оптимальное количество и размер полок.
2
2 этап. Проектирование вертикального решения
Разработали конструкцию вертикального стеллажа ДРОВЕР на 11 полок. Вертикальная компоновка стала ключевым решением: обрезки хранятся в вертикальных ячейках, что позволяет разместить 11 позиций на минимальной площади.
Каждая полка рассчитана на грузоподъемность 1 тонна. Суммарная емкость стеллажа - 11 тонн металла в компактном формате, занимающем минимальную площадь пола.
Конструкция обеспечивает независимый доступ к каждой полке: оператор извлекает нужный обрезок без перемещения материала с других полок.
3
3 этап. Производство и монтаж
Изготовили стеллаж с прецизионной точностью размеров - допуски на габариты были минимальными, так как конструкция должна была точно вписаться в отведенное пространство.
Выполнили монтаж в условиях ограниченного доступа. Элементы конструкции были спроектированы с учетом возможности сборки на месте в стесненных условиях.
Провели нагрузочные испытания и инструктаж персонала по эксплуатации.
Итоги проекта
Максимальная плотность хранения. 11 тонн обрезков листового металла организованы в компактной вертикальной конструкции, занимающей минимальную площадь цеха.
Оптимизация сжатого пространства. Стеллаж вписался в пространство, где стандартное складское оборудование было бы невозможно разместить.
Быстрый доступ к каждой позиции. 11 независимых полок позволяют извлечь нужный обрезок за секунды без перемещения остального материала.
Вторичное использование материала. Организованное хранение обрезков сделало их реальным ресурсом производства: оператор быстро находит подходящий обрезок вместо того, чтобы раскраивать новый лист.
Проект доказал, что даже в ситуации, когда свободного места в цехе нет, вертикальное решение позволяет организовать полноценную систему хранения. ДРОВЕР Вертикальный на 11 полок с тонной на каждой - это ответ на вопрос, как хранить 11 тонн металла там, где, казалось бы, негде поставить даже обычный шкаф.

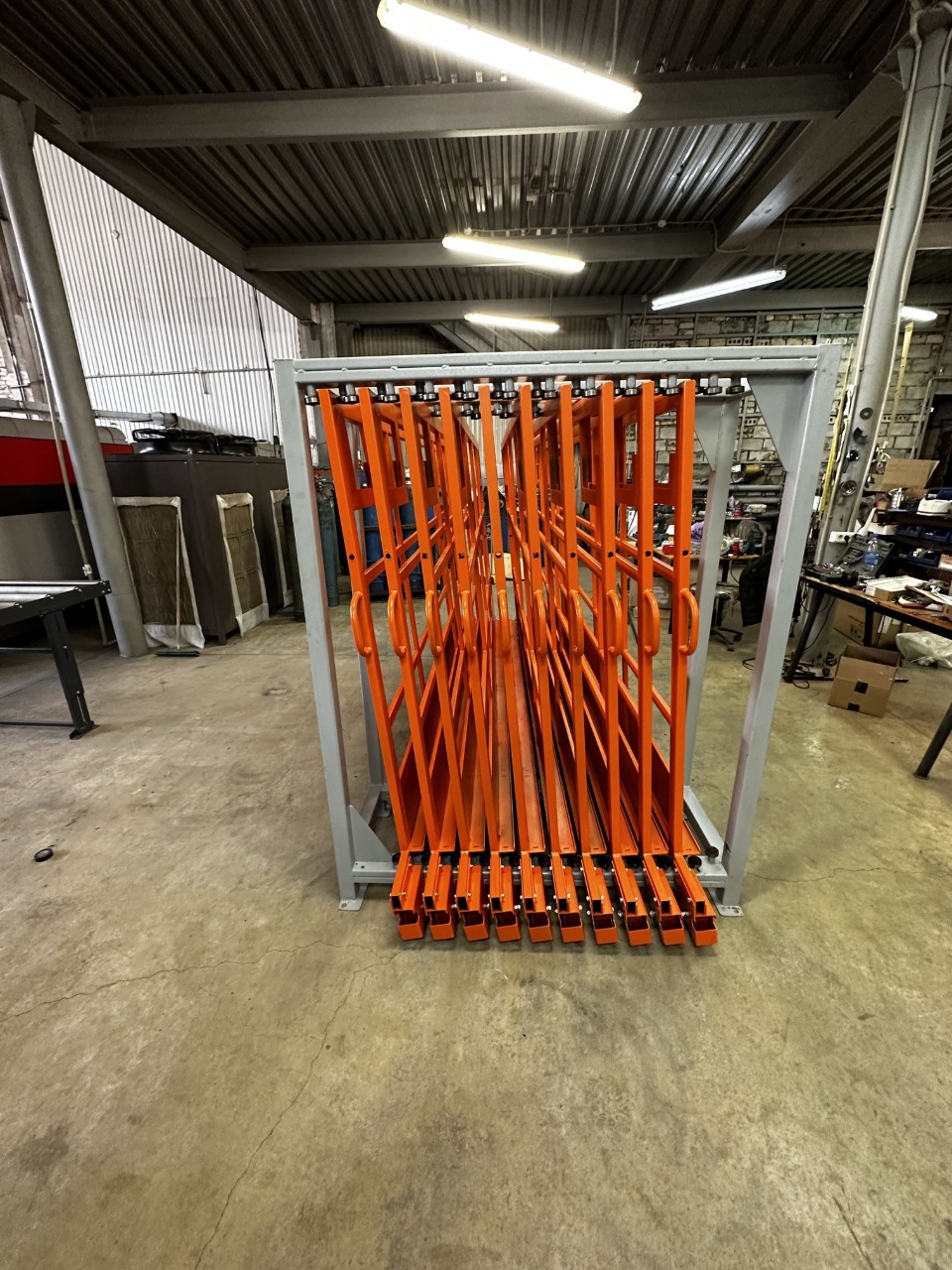

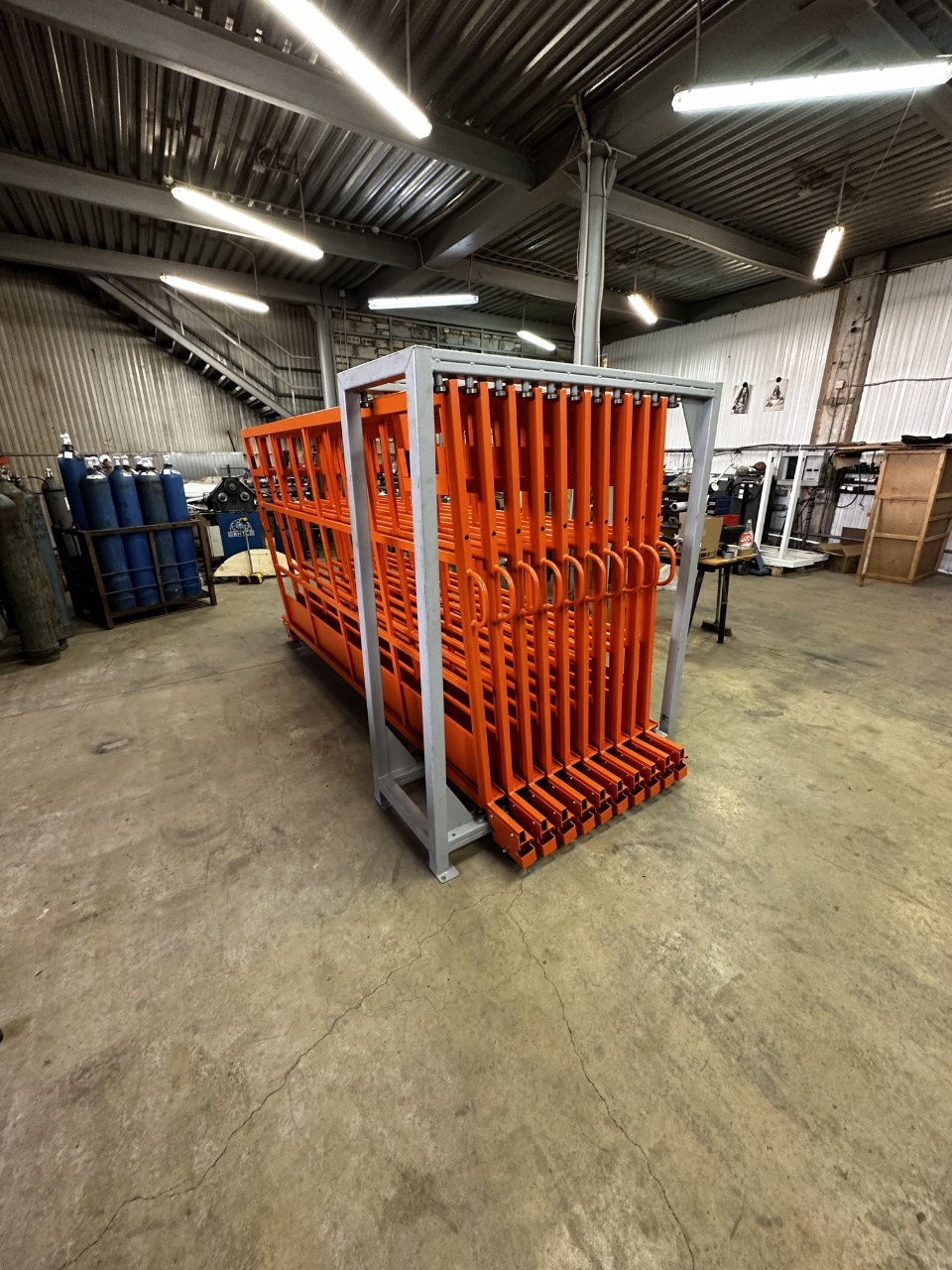

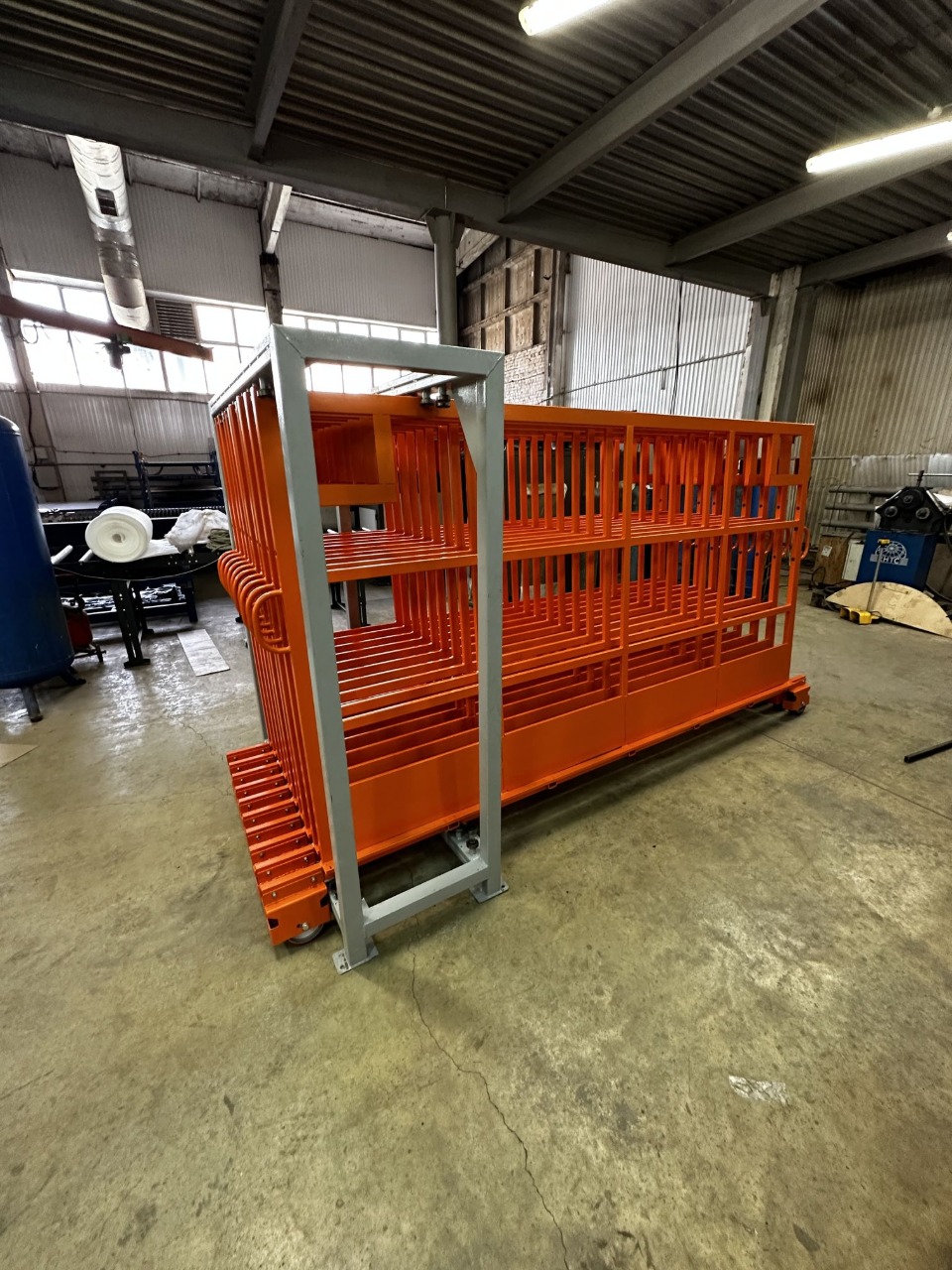

Фотографии проекта
