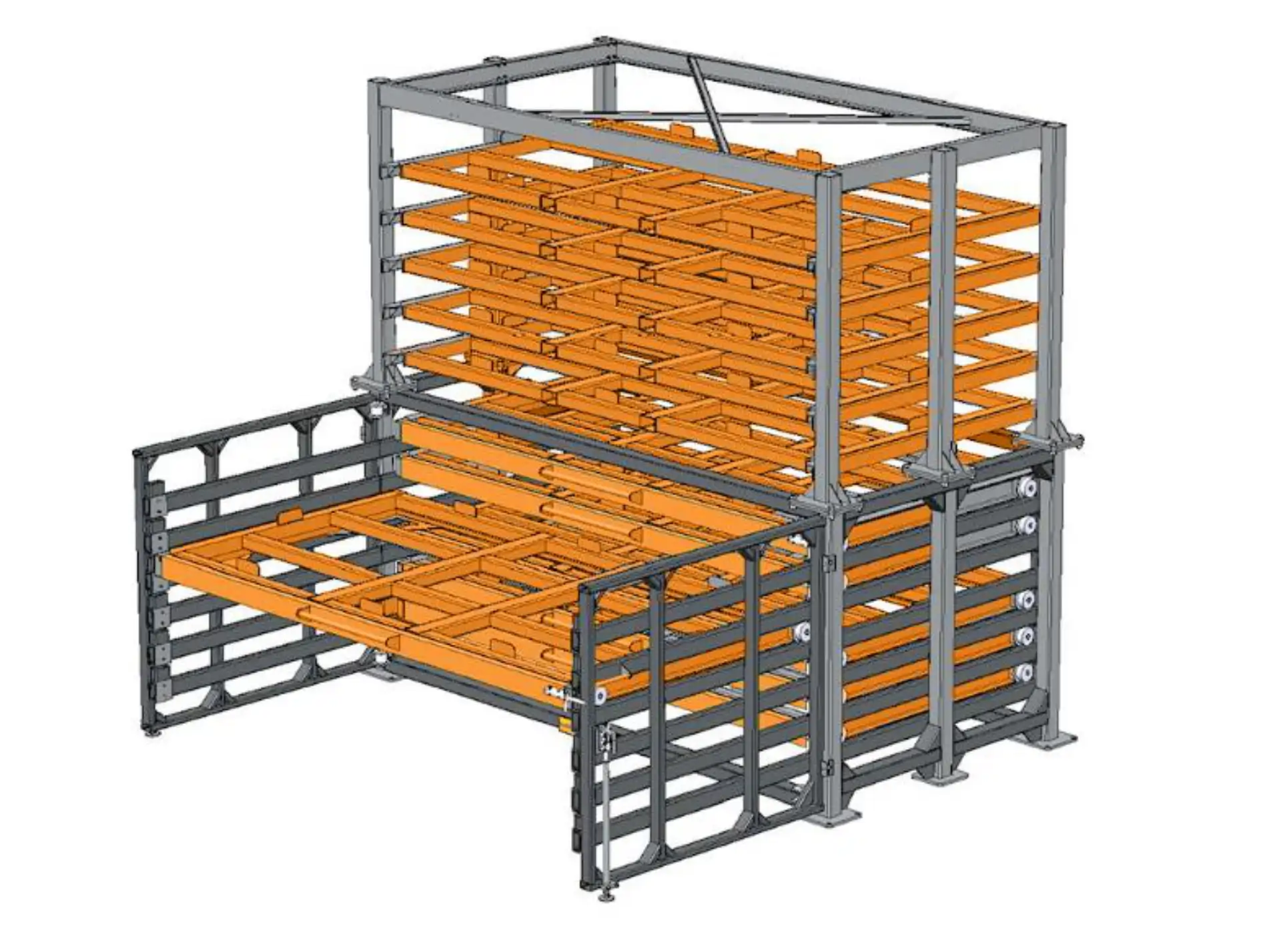

Стеллажа со сменными кассетами ШАФЛ
Стеллаж для хранения листового металла со сменными кассетами ШАФЛ предназначен для бережного хранения крупногабаритного и тяжелого груза (листового металла, штампов и пресс – форм)
1 230 000
Технические характеристики
- Размер листов, мм
- 2 500 x 1 250 х 100
- Высота загрузки, мм
- 100
- Количество выдвижных полок, шт
- 7
- Количество кассет, шт
- 4
- Нагрузка на полку, кг
- 3 000
- Общая нагрузка на стеллаж, кг
- 33 000
- Габаритные размеры полки, мм
- 2 600 х 1 250
- Габаритные размеры стеллажа в открытом состоянии, мм
- 3 900 х 3 360
- Габаритные размеры стеллажа в закрытом состоянии, мм
- 3 900 х 2 200
- Вес стеллажа, кг
- 7 000
- Высота стеллажа, мм
- 3 200
- Вид полки
- под погрузчик/кран
- Крепление к полу
- Анкерами на глубину 150 мм
- Цвет стеллажа
- Рама Ral 7016 / Полка Ral 2008
- Статус поставки стеллажа
- Разборный
Описание
Основные конструктивные особенности стеллажа:
- двусторонний доступ к хранимому грузу
- взаимозаменяемые кассеты в верхнем и нижнем отделениях
- возможность одновременно использовать кран и вилочный погрузчик для загрузки и выгрузки хранимого груза
Комплектация
Рама нижнего отделения стеллажа изготавливается из профильного металлопроката (швеллера, профильные трубы, двутавровые балки, уголки). В состав рамы входят: боковые стойки на 6-ти точках опоры с отверстиями под анкерные болты; направляющие, на которые укладываются выдвижные полки с металлом; открывающиеся ворота, которые фиксируются к полу и служат направляющими для выдвижения полок.
Рама верхнего отделения стеллажа изготавливается из профильного металлопроката (швеллера, профильные трубы, двутавровые балки, уголки). В состав рамы входят: боковые стойки на 6-ти точках опоры с отверстиями под анкерные болты; направляющие, на которые укладываются кассеты с металлом. Имеются раскосы на задней стороне, которые препятствуют раскачке стеллажа.
Выдвижная составная полка состоит из П-образной рамки с выкатными роликами, в которую устанавливаются кассеты с отверстиями под вилы погрузчика.
Фиксаторы полок. Полка фиксируется в задвинутом и выдвинутом положении во избежание смещения при работе с материалом. Механизм фиксации расположен на фронтальной части полки, в легком доступе оператора.
Фиксаторы двери. Двери фиксируются в закрытом и открытом положении в нужной позиции, обеспечивая ровное выкатывание полки по направляющим. Механизм фиксации расположен на фронтальной части стеллажа – не требуется обходить стеллаж для запирания/отпирания дверей
