В наличииАрт. 24344

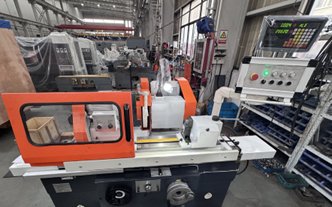

Круглошливовальный универсальный станок М1420
3 400 000
Технические характеристики
| Технические характеристики | |
|---|---|
| Максимальный диаметр шлифования | 200 мм |
| Максимальная длина шлифования | 500 мм |
| Диапазон шлифуемых отверстий | 13～80 мм |
| Глубина шлифуемого отверстия | 125 мм |
| Расстояние между центрами | 550 мм |
| Высота центров | 125 мм |
| Максимальный вес обрабатываемой заготовки | 50 кг |
| Габаритные размеры станка (Д×Ш×В) | 2180×1560×1750 мм |
| Масса станка | Около 2400 кг |
| Стол станка | |
| Максимальное перемещение стола | 600 мм |
| Скорость возвратно-поступательного движения стола | 100–4000 мм/мин |
| Угол поворота верхнего стола | от -3° до +9° |
| Шлифовальная бабка | |
| Скорость резания шлифовального круга | <35 м/с |
| Частота вращения шпинделя шлифовального круга | 1920 об/мин |
| Быстрое перемещение шлифовальной бабки | 20 мм |
| Максимальное перемещение шлифовальной бабки | 150 мм |
| Перемещение шлифовальной бабки за один оборот маховика | 1 мм |
| Перемещение шлифовальной бабки на одну шкалу тонкой подачи | 0,01 мм |
| Передняя бабка | |
| Бесступенчатое регулирование частоты вращения шпинделя | Да |
| Поворот передней бабки | от -30° до +90° |
| Конус шпинделя по Морзе | №4 |
| Задняя бабка | |
| Максимальный ход пиноли | 30 мм |
| Конус пиноли по Морзе | №4 |
| Внутренний шлифовальный узел | |
| Частота вращения шпинделя | 9000 об/мин |
| Гидравлическая система | |
| Производительность масляного насоса | 25 л/мин |
| Давление в гидросистеме | 8–1 МПа |
| Система охлаждения | |
| Производительность насоса охлаждения | 50 л/мин |
| Мощность электродвигателей | |
| Мощность электродвигателя шлифовальной бабки | 4,0 кВт |
| Мощность электродвигателя передней бабки | 0,75 кВт |
| Мощность электродвигателя масляного насоса | 0,55 кВт |
| Мощность электродвигателя насоса охлаждения | 120 Вт |
