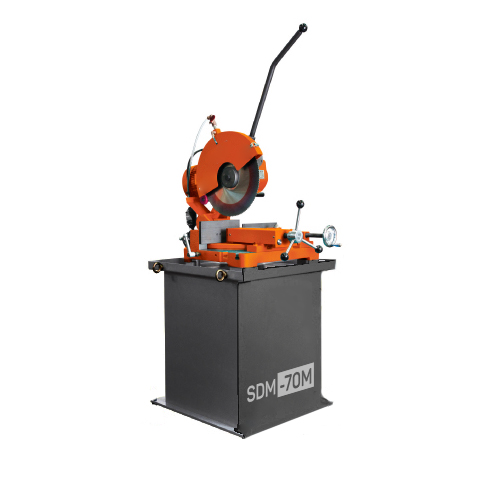

Дисковый ручной станок SDM-70M
Компания ОСК предлагает Дисковый ручной станок SDM-70M
Технические характеристики
| Max. Ø заготовки 90°, мм | Max. Ø заготовки 45°, мм | Max. Ø заготовки -45°, мм | Max. Ø заготовки 60°, мм | Max. раскрытие тисков, мм |
| 70 | 65 | 65 | 60 | 150 |
| Исполнение | Тип инструмента | Диаметр инструмента, мм | Кол-во оборотов/мин | Периметр площадки для установки станка, мм |
| вертикальное | дисковая пила | 315 | 30-90 |
1500х1000 |
| Дисковые ручные | SDM-70M | SDM-40M | SDM-60M | SDM-80M | SDM-100M | ADM-100M | ADM-120M | ADM-140M |
|---|---|---|---|---|---|---|---|---|
| Исполнение | вертикальное | консольное | консольное | вертикальное | вертикальное | консольное | консольное | консольное |
| Тип инструмента | дисковая пила | дисковая пила | дисковая пила | дисковая пила | дисковая пила | абразивный диск | абразивный диск | абразивный диск |
| Max. Ø заготовки 90°, мм | 70 | 40 | 60 | 80 | 100 | 100 | 120 | 140 |
| Max. Ø заготовки 45°, мм | 65 | 35 | 55 | 80 | 100 | 90 | 100 | 120 |
| Max. Ø заготовки -45°, мм | 65 | 35 | 55 | 80 | 100 | 90 | 100 | 100 |
| Max. Ø заготовки 60°, мм | 60 | - | - | 70 | 90 | - | - | - |
| Max. раскрытие тисков, мм | 150 | 100 | 150 | 160 | 170 | 150 | 150 | 160 |
| Диаметр инструмента, мм | 315 | 250 | 350 | 315 | 370 | 300 | 350 | 400 |
| Кол-во оборотов/мин | 30-90 | 30-90 | 30-90 | 30-90 | 30-90 | 5000 | 4500 | 3800 |
| Периметр площадки для установки станка, мм | 1500х1000 | 850х850 | 1500х1000 | 1500х1000 | 1500х1000 | 850х900 | 850х900 | 1000х900 |
Описание
SDM (M) - опускание инструмента и подача заготовки вручную
- заготовок из любых видов стали и цветных металлов, труб, профилей, полнотелых заготовок небольшого сечения. Применяется для быстрой резки на мерные отрезки.
- простой в управлении ПУ. Не требует высокой квалификации персонала, зажим тисков ручной (механический)
- просты в управлении
- для мелкосерийного производства
- высокое качество поверхности реза
- поддон для сбора стружки
- станки не требуют анкеровки в пол
- защитные кожуха по всему периметру диска
- ограничение опускания диска при вертикальном исполнении станка осуществляется энкодером
- автоматическое отключение привода инструмента после окончания цикла резки
