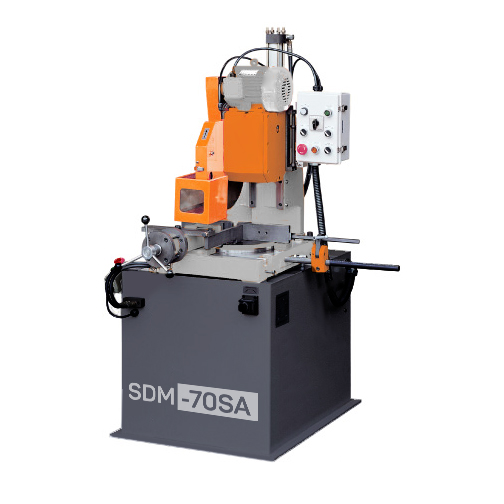

Дисковый полуавтоматический станок SDM-70SA
Компания ОСК предлагает Дисковый полуавтоматический станок SDM-70SA
Технические характеристики
| Max. Ø заготовки 0°, мм | Max. Ø заготовки 45°, мм | Max. Ø заготовки -45°, мм | Max. Ø заготовки 60°, мм | Ø Диска инструмента |
| 70 | 60 | 60 | 50 | 315 |
| Тип автоматизации | Тип станка | Скорость оборотов/мин | Max. раскрытие тисков, мм | Периметр площадки для установки станка, мм |
| полуавтоматический | вертикальный | 30-90 | 140 | 1500х1000 |
| Дисковые станки | SDM-70SA | SDM-60SA | SDM-80SA | SDM-100SA | SDM-60A | SDM-70A | SDM-80A | SDM-100A |
|---|---|---|---|---|---|---|---|---|
| Тип автоматизации | полуавтоматический | полуавтоматический | полуавтоматический | полуавтоматический | автоматический | автоматический | автоматический | автоматический |
| Тип станка | вертикальный | консольный | вертикальный | вертикальный | вертикальный | вертикальный | вертикальный | вертикальный |
| Max. Ø заготовки 0°, мм | 70 | 60 | 80 | 100 | 60 | 70 | 80 | 100 |
| Max. Ø заготовки 45°, мм | 60 | 50 | 70 | 100 | 50 | 60 | 70 | 90 |
| Max. Ø заготовки -45°, мм | 60 | 50 | 70 | 100 | 50 | 60 | 70 | 90 |
| Max. Ø заготовки 60°, мм | 50 | 40 | 60 | 90 | 40 | 60 | - | - |
| Ø Диска инструмента | 315 | 315 | 350 | 350 | 315 | 315 | 370 | 370 |
| Скорость оборотов/мин | 30-90 | 30-90 | 30-90 | 30-90 | 30-70 | 30-70 | 30-70 | 30-70 |
| Max. раскрытие тисков, мм | 140 | 120 | 150 | 170 | 120 | 120 | 150 | 170 |
| Периметр площадки для установки станка (ДхШ), мм | 1500х1000 | 1500х1000 | 1500х1000 | 1700х1000 | 2500х1200 | 2500х1200 | 2600х1200 | 2800х1200 |
Описание
Дисковые отрезные станки:
SDM (SA) пильный диск перемещается вертикально по колонне сверху вниз к разрезаемому материалу, опускание и поднятие инструментальной бабки в автоматическом режиме при помощи гидропривода, резание прямое, резка под углом за счет поворота инструментальной бабки относительно оси разрезаемого материала на определённый угол, с ручной подачей материала в зону реза.
ПРЕДНАЗНАЧЕНЫ ДЛЯ РЕЗКИ:
- для быстрой резки изделий из никелевых и титановых сплавов, конструкционной и высоколегированной стали и цветных металлов, для раскроя труб профильных и полнотелых заготовок, с толщиной/диаметром до 100 мм
ПРЕИМУЩЕСТВА:
- понятный и простой пульт управления, не требующий высокой квалификации персонала
- поворотная инструментальной бабки для резки заготовок под углами -45°, 0°, 45°, 60°
- легкая настройка угла реза с шагом в 1°
- возможна установка станка, на промышленный пол, без анкеровки
СИСТЕМЫ БЕЗОПАСНОСТИ:
- защитный кожух по периметру диска
- датчик открытых кожухов
- кнопка экстренной остановке при поломке станка
- остановка диска после окончания резки
- отображение текущего состояния, на пульте управления
Комплектация
СТАНКИ УКОМПЛЕКТОВАНЫ (стандартное исполнение):
- гидропривод опускания пильной головы
- шкала регулировки угла с дискретностью в 1°
- гидропривод тисков
- пульт управления: SDM (SА) – кнопочный с индикацией текущего состояния; SDM (А) - с LED–экраном программный числовой логический контроллер, библиотека режимов реза - модель SDM (А)
- инвертор для плавной регулировки скорости диска
- контейнер для сбора стружки
- система рециркуляции СОЖ
- щетка для очистки полотна от стружки с механическим приводом
