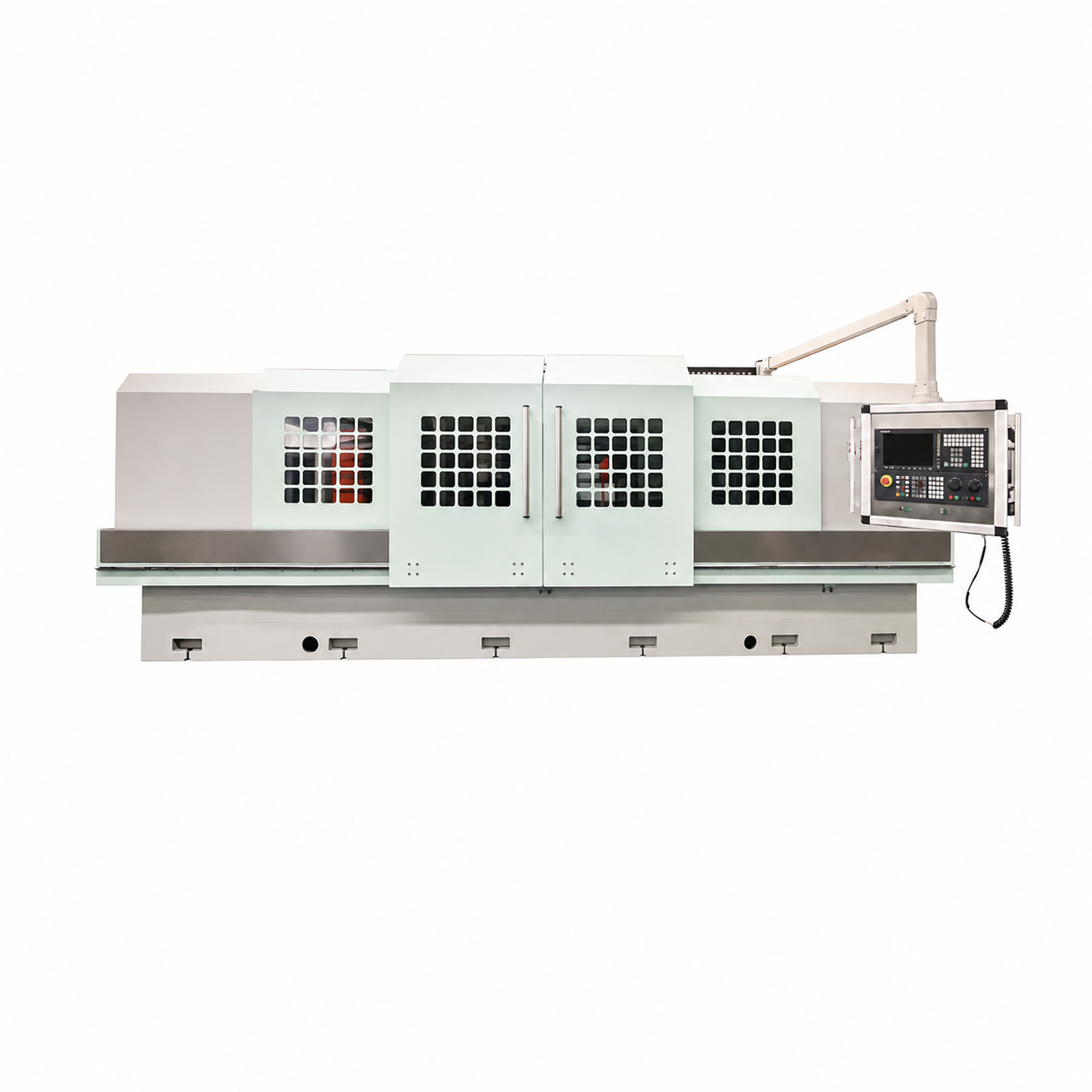

Глубокорасточной внутришлифовальный станок MK-ZXY009A

Станок MK-ZXY009A ориентирован на программной обработки глубоких отверстий до специальной глубины 2000 мм; паспортный диапазон отверстий — Ø45–300; спец. до Ø500, предельная глубина — 1000; спец. до 2000 мм.

Технические характеристики

Модель: MK-ZXY009A
Тип / управление: Глубокорасточной внутришлифовальный ЧПУ
Диаметр отверстия, мм: Ø45–300; спец. до Ø500
Макс. глубина отверстия, мм: 1000; спец. до 2000
Высота центра, мм: 335
Ходы осей / стола, мм: X=200; Z=1500
Поворот бабки: 10°
Скорость детали: 0–450 об/мин
Скорость шлифовального шпинделя: 8000 об/мин
Мин. подача, мм: 0.001
Масса, кг: 10000
Круглость / цилиндричность / шероховатость отверстия: 0.003 / 0.008 / Ra0.4
Примечание: Специальный ЧПУ для глубоких отверстий

Описание

MK-ZXY009A выполнен как «Глубокорасточной внутришлифовальный ЧПУ» и рассчитан на программной обработки глубоких отверстий до специальной глубины 2000 мм. Паспортный диапазон отверстий составляет Ø45–300; спец. до Ø500, максимальная глубина — 1000; спец. до 2000 мм.

Рабочие перемещения: X=200; Z=1500. Скорость шлифовального шпинделя: 8000 об/мин. Заявленные показатели круглости, цилиндричности и шероховатости — 0.003 / 0.008 / Ra0.4; практическая особенность модели: Специальный ЧПУ для глубоких отверстий.
