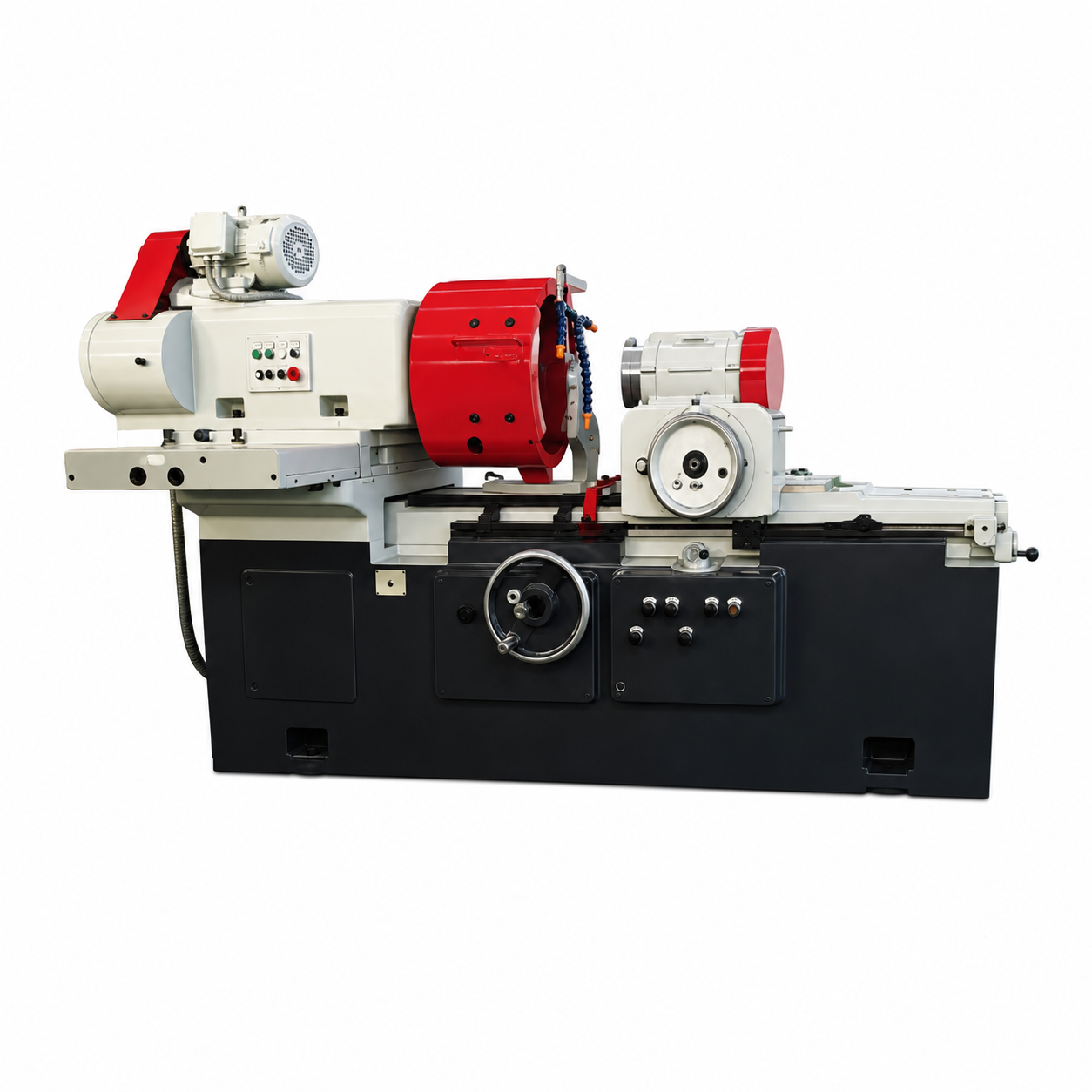

Внутришлифовальный станок M250A

Внутришлифовальная модель M250A предназначена для крупных колец и корпусных деталей диаметром до 500 мм. Рабочий диапазон Ø150–500 сочетается с глубиной до 450 мм.

Технические характеристики

Модель: M250A
Тип / управление: Внутришлифовальный
Диаметр отверстия, мм: Ø150–500
Макс. глубина отверстия, мм: 450
Высота центра, мм: 175
Ходы осей / стола, мм: Ход стола 725
Поворот бабки: 15°
Скорость детали: 38/57/128/160/212/320 об/мин
Скорость шлифовального шпинделя: 2450/4200 об/мин
Мощность станка: ≈9 кВт
Масса, кг: 4500
Круглость / цилиндричность / шероховатость отверстия: 0.005 / 0.008 / Ra0.63
Торцевое шлифование: 4650 об/мин; плоскостность 0.002; Ra0.8
Примечание: Для деталей большого диаметра

Описание

Назначение M250A — крупных колец и корпусных деталей диаметром до 500 мм. Исполнение «Внутришлифовальный» работает с отверстиями Ø150–500 и допускает обработку на глубину до 450 мм.

Кинематические данные: Ход стола 725; шпиндельный режим — 2450/4200 об/мин. Для предварительного подбора учитываются показатели 0.005 / 0.008 / Ra0.63. Отдельно для этой версии указано: Для деталей большого диаметра.
