Арт. OSK-LATHE-CD6250D

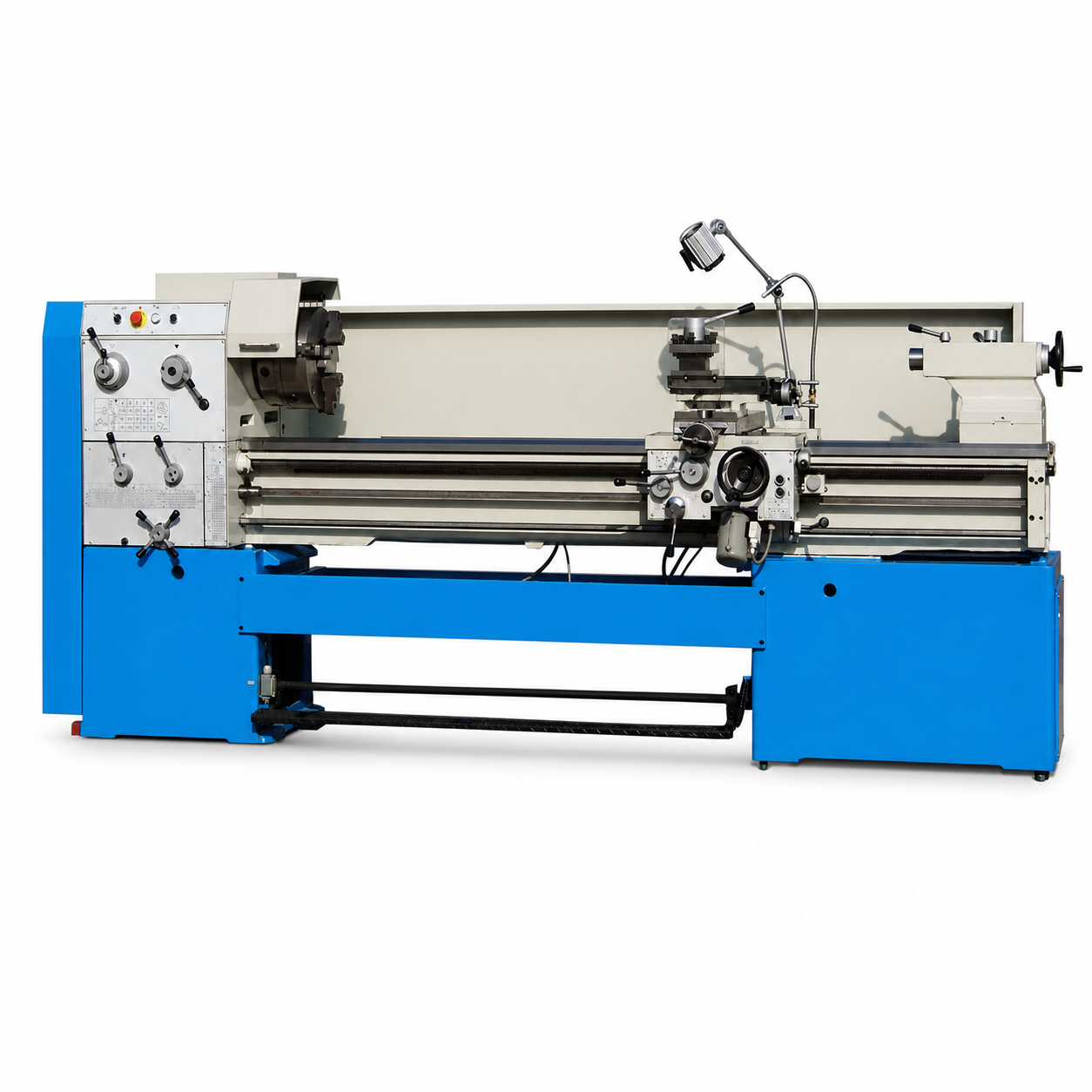

Универсальный токарный станок CD6250D
Станок CD6250D применяют для чистового точения деталей, требующих устойчивой геометрии и повторяемых режимов. При технологическом расчёте учитываются максимальный диаметр над станиной 500 мм; также паспортом заданы межцентровое расстояние 1000 / 1500 / 2000 / 3000 мм и проход шпинделя 103 мм.
Технические характеристики
- Модель
- CD6250D
- Тип станка
- Прецизионный токарный
- Макс. Ø над станиной, мм
- 500
- Макс. Ø над суппортом, мм
- 325
- Макс. Ø в выемке, мм
- 540
- Эффективная длина выемки, мм
- 260
- Межцентровое расстояние, мм
- 1000 / 1500 / 2000 / 3000
- Ширина станины, мм
- 330
- Отверстие шпинделя, мм
- 103
- Конус шпинделя
- Metric 113 (1:20)
- Диапазон оборотов шпинделя
- 20–1200 об/мин, 15 ступеней
- Продольные подачи, мм/об
- 66 видов: 0.072–4.038
- Поперечные подачи, мм/об
- 66 видов: 0.036–2.019
- Метрическая резьба
- 66 видов: 0.5–28 мм
- Дюймовая резьба
- 66 видов: 1–56 TPI
- Модульная резьба
- 33 вида: 0.5–3.5 MP
- Питчевая резьба
- 33 вида: 8–56 DP
- Ход верхних салазок, мм
- 130
- Ход поперечных салазок, мм
- 300
- Сечение резца, мм
- 25×25
- Пиноль задней бабки: Ø / конус / ход
- Ø75 / MT5 / 150
- Мощность главного двигателя, кВт
- 7.5
Описание
Станок CD6250D применяют для чистового точения деталей, требующих устойчивой геометрии и повторяемых режимов. При технологическом расчёте учитываются максимальный диаметр над станиной 500 мм; также паспортом заданы межцентровое расстояние 1000 / 1500 / 2000 / 3000 мм и проход шпинделя 103 мм.
Приведённые характеристики дают основу для расчёта установки и проверки производственного маршрута.
