Арт. OSK-LATHE-Q1343

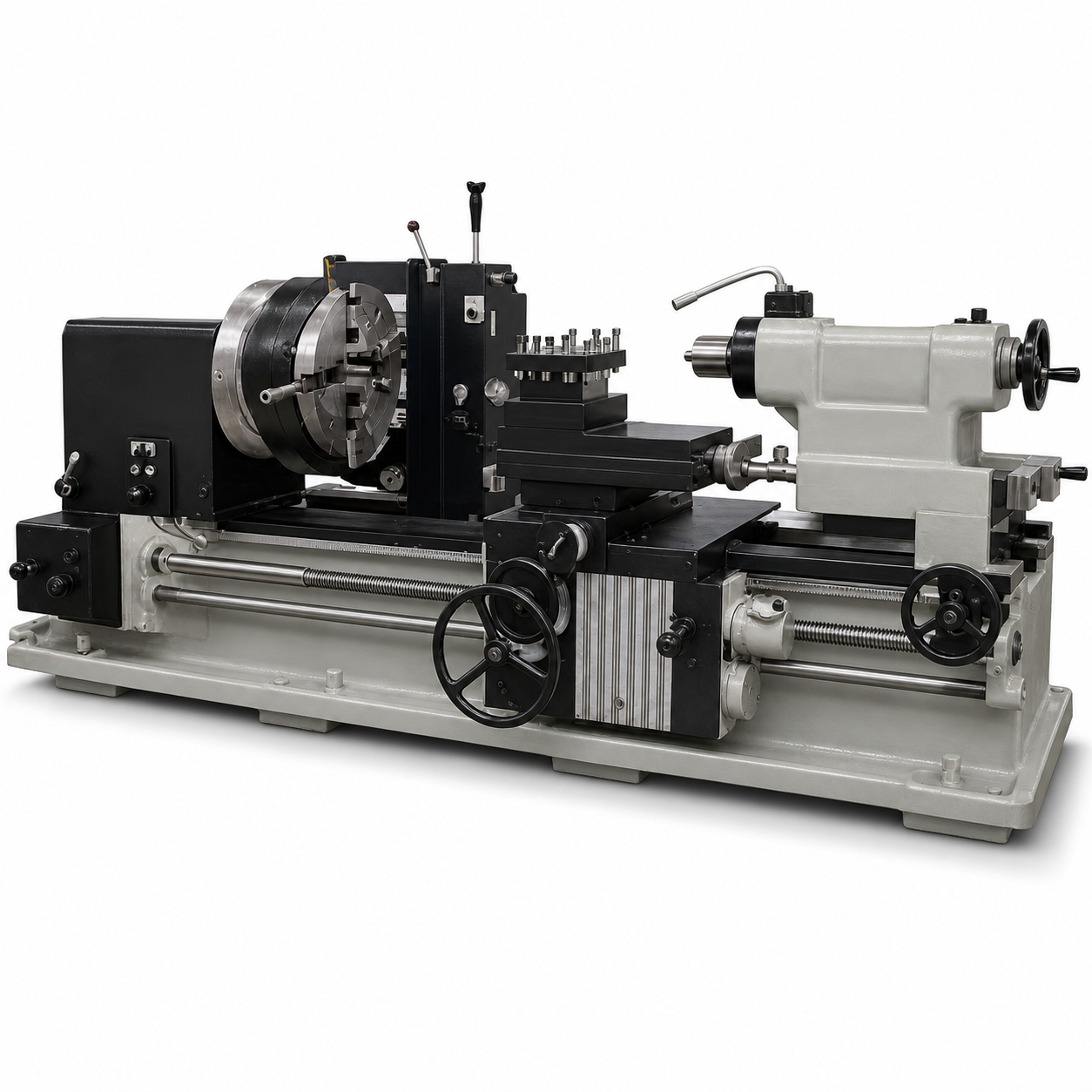

Трубонарезной токарный станок Q1343
Станок Q1343 предназначен для обработки труб, муфт, резьбовых соединений и длинномерных заготовок. Основные ориентиры модели — диаметр над станиной 1000 мм, межцентровое расстояние 1500/2000/3000/4000/5000/6000 мм и проход трубы через шпиндель 440 мм.
Технические характеристики
- Модель
- Q1343
- Тип станка
- Трубонарезной токарный станок
- Макс. диаметр над станиной, мм
- 1000
- Макс. диаметр над суппортом, мм
- 610
- Межцентровое расстояние, мм
- 1500/2000/3000/4000/5000/6000
- Ширина станины, мм
- 755
- Макс. проход трубы через шпиндель, мм
- 440
- Диаметр патрона, мм
- 2pcs/780
- Скорость шпинделя, об/мин
- 23-260(2 steps)
- Ход поперечных салазок, мм
- 520
- Ход верхних салазок, мм
- 300
- Продольные подачи, мм/об
- 0.1-1.5/32
- Поперечные подачи, мм/об
- 0.05-0.75/32
- Метрические резьбы, мм
- 1-15/23
- Дюймовые резьбы, TPI
- 28-2/22
- Диаметр пиноли задней бабки, мм
- 140
- Конус пиноли задней бабки
- MT6
- Ход пиноли задней бабки, мм
- 300
- Мощность главного двигателя, кВт
- 22
- Масса станка, кг
- 13000
Описание
Станок Q1343 предназначен для обработки труб, муфт, резьбовых соединений и длинномерных заготовок. Основные ориентиры модели — диаметр над станиной 1000 мм, межцентровое расстояние 1500/2000/3000/4000/5000/6000 мм и проход трубы через шпиндель 440 мм.
Такой набор характеристик полезен при подготовке технического задания и компоновке участка.
