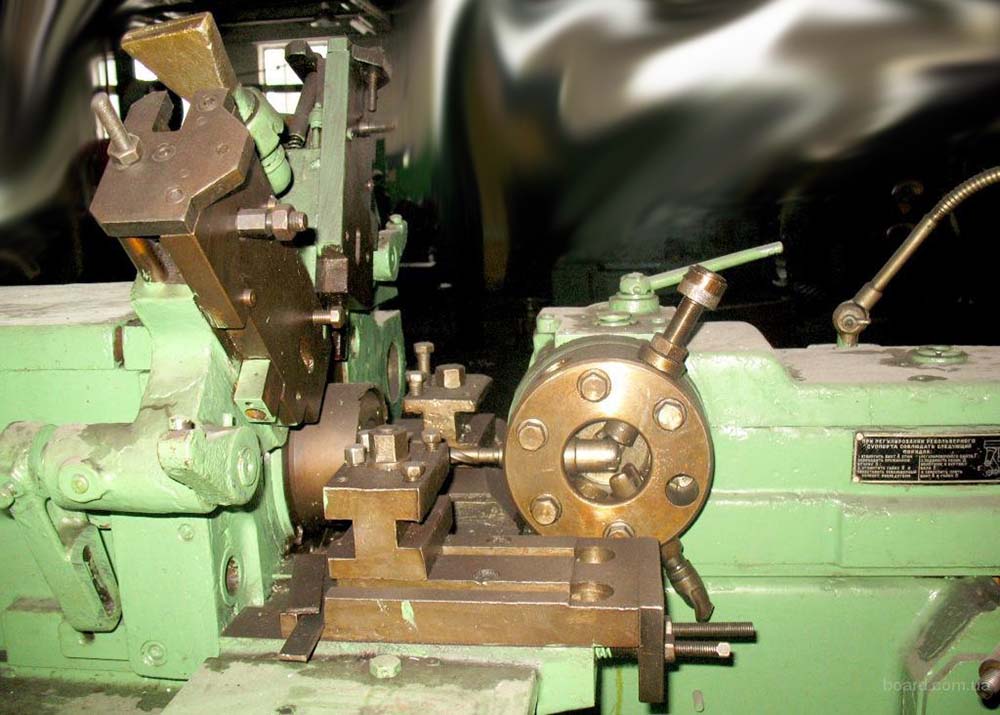

Одношпиндельный токарный автомат 1Б125

Name: Одношпиндельный токарный автомат 1Б125
SKU: 3207

Одношпиндельный токарный автомат 1Б125 относится к группе «Токарные автоматы и полуавтоматы одношпиндельные». Основные справочные параметры: Ø 40, Хабаровск. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	1И140п \| 1И125п \| 1Б140 \| 1Б125
Класс точности станка Н по ГОСТ 8—71	П \| П \| Н \| Н
Наибольший диаметр обрабатываемого прутка при внутренней/ внешней подаче, мм	40/ 45 \| 25/ 30 \| 40/ 45 \| 28/ 30
Наибольшая сторона квадрата обрабатываемого квадратного прутка при внутренней/ внешней подаче, мм	34/ 38 \| 22/ 24
Наибольший размер "под ключ" обрабатываемого шестигранника при внутренней/ внешней подаче, мм	28/ 30 \| 17/ 22
Наибольший размер резьбы, нарезаемой метчиком по стали, мм	М24х3 \| М16х2 \| М20х2,5 \| М18х2,5
Наибольший размер резьбы, нарезаемой метчиком по латуни, мм	М27х3 \| М18х2,5 \| М27х3 \| М20х2,5
Наименьший размер резьбы, нарезаемой метчиком по стали и латуни, мм	М6х1 \| М5х0,8
Наибольший размер резьбы, нарезаемой плашкой по стали, мм	М27х3 \| М18х2,5 \| М24х2,5 \| М18х2,5
Наибольший размер резьбы, нарезаемой плашкой по латуни, мм	М30х3,5 \| М20х2,5 \| М36х4 \| М24х3
Наименьший размер резьбы, нарезаемой плашкой по стали и латуни, мм	М6х1 \| М5х0,8 \| М6х1 \| М5х0,8
Наибольшая длина подачи прутка, мм	110 \| 110 \| 100 \| 100
Наибольшая длина прутка, мм	3000 \| 3000 \| 3000 \| 3000
Диаметр отверстия в шпинделе, мм	53 \| 53 \| 53 \| 37
Расстояние от торца шпинделя до револьверной головки, мм	85..235 \| 85..235 \| 75..210 \| 75..210
Количество рабочих скоростей шпинделя	б/с \| б/с \| 13 \| 13
Пределы чисел оборотов шпинделя при прямом (левом) вращении, об/мин	16..4000 \| 16..4000 \| 160..2500 \| 80..1250
Зажим изделия	Автомат \| Автомат \| Автомат \| Автомат
Переключение скоростей на ходу	Есть \| Есть \| Есть \| Есть
Защита от перегрузок	Есть \| Есть \| Есть \| Есть
Время оборота распределительного вала, с	7,4..1000 \| 7,4..1000 \| 10,1..608,3 \| 10,1..608,3
Ускоренное вращение распределительного вала, об/мин	8 \| 8
Время переключения скорости вращения шпинделя, с	0,5 \| 0,5
Время поворота револьверной головки на одну позицию, с	1 \| 1 \| 1 \| 1
Время подачи и зажима прутка, с	1 \| 1 \| 1 \| 1
Наибольший крутящий момент на шпинделе не менее, Нм (кг*м)	200 \| 200
Наибольшее продольное (Z) перемещение револьверного суппорта, мм	100 \| 100 \| 100 \| 100
Наибольшая длина проточки от револьверного суппорта, мм	100 \| 100 \| 90 \| 90
Диаметр револьверной головки, мм	180 \| 180 \| 160 \| 160
Наибольшая длина регулировки револьверного суппорта, мм	50 \| 50 \| 35 \| 35
Диаметр отверстий в револьверной головке, мм	32 \| 32 \| 31, 75 \| 31, 75
Количество поперечных горизонтальных суппортов	2 \| 2 \| 2 \| 2
Наибольший ход поперечных суппортов, мм	45 \| 45 \| 45 \| 45
Наибольший величина регулировки поперечных суппортов, мм	15 \| 15 \| 10 \| 10
Наибольшее перемещение поперечных суппортов на одно деление лимба, мм	0,05 \| 0,05 \| 0,062 \| 0,062
Количество вертикальных суппортов	2 \| 2 \| 2 \| 2
Наибольший ход вертикальных суппортов, мм	45 \| 45 \| 45 \| 45
Наибольший величина регулировки вертикальных суппортов, мм	15 \| 15 \| 10 \| 10
Количество продольных суппортов	1 \| 1 \| 1 \| 1
Наибольший ход продольного суппорта, мм	80 \| 80 \| 70 \| 70
Количество инструментов в револьверной головке	8 \| 8 \| 6 \| 6
Количество электродвигателей на станке	5 \| 5 \| 5 \| 5
Электродвигатель главного привода, кВт (об/мин)	11 (910) \| 11 (910) \| 5,5 \| 5,5
Электродвигатель привода вспомогательного вала, кВт (об/мин)	1,1 (920) \| 1,1 (920) \| 1,1 \| 1,1
Электродвигатель насоса смазки, кВт (об/мин)	0,25 (1380) \| 0,25 (1380) \| 0,125 \| 0,125
Электродвигатель насоса охлаждения, кВт (об/мин)	0,6 (2800) \| 0,6 (2800) \| 0,125 \| 0,125
Электродвигатель привода приспособлений, кВт (об/мин)	0,7 \| 0,7
Суммарная мощность всех электродвигателей, кВт	7,29 \| 7,29 \| 7,25 \| 7,25
Габаритные размеры станка (длина, ширина, высота), мм	2180 х 1180 х 1700 \| 2180 х 1180 х 1700 \| 1900 х 900 х 1580 \| 1900 х 900 х 1580
Масса станка, кг	3000 \| 3000 \| 2300 \| 2300

Описание

Одношпиндельный токарный автомат 1Б125: описание и характеристики

Одношпиндельный токарный автомат 1Б125 относится к группе «Токарные автоматы и полуавтоматы одношпиндельные». Основные справочные параметры: Ø 40, Хабаровск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
