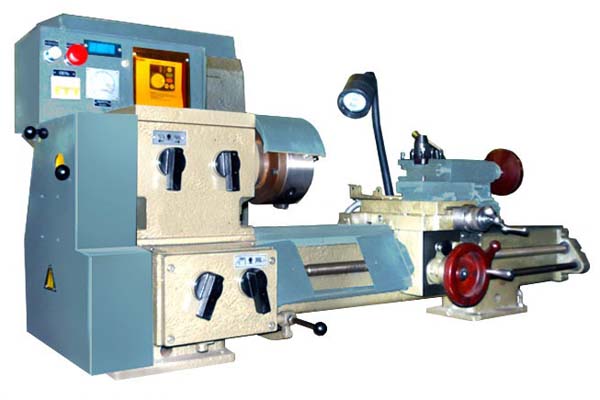

Настольный токарный станок ТВ-11

Name: Настольный токарный станок ТВ-11
SKU: 3528

Настольный токарный станок ТВ-11 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 220, Ростов-на-Дону. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	ТВ-7М \| ТВ-9 \| ТВ-11*
Класс точности	Н \| Н \| Н
Наибольший диаметр заготовки над станиной, мм	220 \| 220 \| 240
Наибольший диаметр заготовки над суппортом, мм	100 \| 100 \| 110
Высота центров над плоскими направляющими станины, мм	120 \| 120 \| 130
Наибольшая длина заготовки в центрах (РМЦ), мм	275 \| 525 \| 750
Наибольшая длина заготовки в патроне, мм	250 \| 500
Наибольшая высота держателя резца, мм	16 х 16 \| 16 х 16 \| 16 х 16
Наибольшая масса обрабатываемой заготовки, кг	5 \| 10
Резьбовой конец шпинделя, мм	М45 х 4,5 \| М45 х 4,5 \| М45 х 4,5
Диаметр стандартного патрона, мм	125 \| 125 \| 125
Диаметр сквозного отверстия в шпинделе, мм	18 \| 18 \| 18
Конус Морзе шпинделя	№3 \| №3 \| №3
Число ступеней частот прямого вращения шпинделя	6 \| 6 \| б/с
Частота прямого вращения шпинделя, об/мин	60, 105, 185, 315, 555, 975 \| 60, 105, 185, 315, 555, 975 \| 40..2000
Число ступеней частот обратного вращения шпинделя	6 \| 6 \| б/с
Частота обратного вращения шпинделя, об/мин	60, 105, 185, 315, 555, 975 \| 60, 105, 185, 315, 555, 975 \| 40..2000
Торможение шпинделя	нет \| нет
Блокировка рукояток	нет \| нет \| есть
Перемещение суппорта продольное на одно деление лимба, мм	0,25 \| 0,25 \| 0,25
Перемещение суппорта поперечное на одно деление лимба, мм	0,025 \| 0,025 \| 0,025
Наибольшее перемещение верхних (резцовых) салазок, мм	85 \| 85 \| 85
Перемещение резцовых салазок на одно деление лимба, мм	0,025 \| 0,025 \| 0,025
Угол поворота резцовых салазок, град	±40° \| ±40° \| ±40°
Число ступеней продольных подач суппорта	6 \| 6
Пределы продольных рабочих подач суппорта, мм/об	0,1; 0,12; 0,16; 0,20; 0,24; 0,32 \| 0,04..0,31 \| 0,04..0,31
Пределы рабочих поперечных подач суппорта, мм/об	нет \| нет \| нет
Количество нарезаемых резьб метрических	6 \| 6
Пределы шагов нарезаемых резьб метрических, мм	0,1; 0,12; 0,16; 0,20; 0,24; 0,32 \| 0,1; 0,12; 0,16; 0,20; 0,24; 0,32 \| 0,8..2,5
Конус Морзе задней бабки	№2 \| №2 \| №2
Наибольшее перемещение пиноли, мм	65 \| 65 \| 65
Электродвигатель главного привода, кВт	0,75 \| 1,1 / 380 \| 1,1 / 380
Габариты станка (длина ширина высота), мм	1120 х 640 х 680 \| 1405 х 620 х 730 \| 1600 х 650 х 690
Масса станка, кг	220 \| 230 \| 245

Описание

Настольный токарный станок ТВ-11: описание и характеристики

Настольный токарный станок ТВ-11 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 220, Ростов-на-Дону.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
