Арт. DOMESTIC-DRILL-2В56

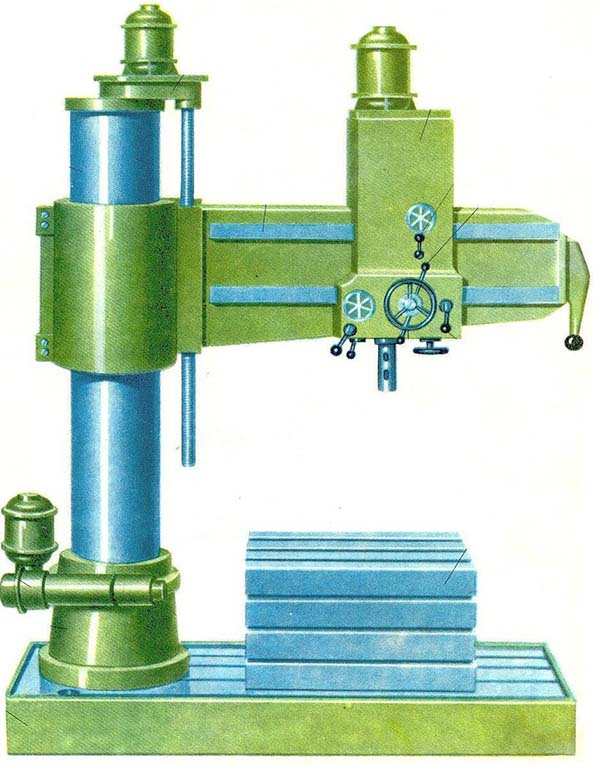

Радиально-сверлильный станок 2В56
Радиально-сверлильный станок 2В56 — радиально-сверлильный. Основные справочные параметры: Ø 50, Харьков. Цена, комплектность и срок поставки уточняются по запросу.
По зап р осу
Технические характеристики
| Наименование параметра | 2А55 | 2Н55 | 2В56 |
|---|---|
| Класс точности станка | Н | Н | Н |
| Наибольший условный диаметр сверления в стали 45, мм | 50 | 50 | 50 |
| Наибольший условный диаметр сверления в чугуне, мм | 63 | 63 |
| Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм | 450...1500 | 400...1600 | 1500 |
| Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм | 1050 | 1200 |
| Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм | 470...1500 | 450...1600 |
| Наибольшее вертикальное перемещение рукава по колонне (установочное), мм | 680 | 800 |
| Скорость вертикального перемещения рукава по колонне, м/мин | 1,4 | 1,4 | 0,9 |
| Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм | 350 | 350 | 350 |
| Угол поворота рукава вокруг колонны, град | 360° | 360° | 360° |
| Размер поверхности плиты (ширина длина), мм | 968 х 2430 | 1000 х 2530 |
| Конус отверстия шпинделя | Морзе 5 | Морзе 5 | Морзе 5 |
| Частота прямого вращения шпинделя, об/мин | 30...1900 | 20...2000 |
| Количество скоростей шпинделя прямого вращения | 19 | 21 | 10 |
| Частота обратного вращения шпинделя, об/мин | 37,4...1900 | 55..1650 |
| Количество скоростей шпинделя обратного вращения | 18 |
| Пределы рабочих подач на один оборот шпинделя, мм/об | 0,05...2,2 | 0,056...2,5 | 0,15..1,2 |
| Число ступеней рабочих подач | 12 | 12 |
| Перемещение шпинделя на одно деление лимба, мм | 1 | 1 |
| Перемещение шпинделя на оборот лимба, мм | 122 | 122 |
| Наибольший допустимый крутящий момент, кгс*см | 7500 | 7100 |
| Наибольшее усилие подачи, кН | 20 | 20 |
| Зажим вращения колонны | Гидр | Гидр | Электр |
| Зажим рукава на колонне | Электр | Электр | Электр |
| Зажим сверлильной головки на рукаве | Гидр | Гидр |
| Количество электродвигателей на станке | 5 | 7 |
| Электродвигатель привода главного движения, кВт | 4,5 | 4 | 5,5 |
| Электродвигатель привода перемещения рукава, кВт | 1,7 | 2,2 | 1,3 |
| Электродвигатель привода гидрозажима колонны, кВт | 0,5 | 0,5 |
| Электродвигатель привода гидрозажима сверлильной головки, кВт | 0,5 | 0,5 |
| Электродвигатель насоса охлаждающей жидкости, кВт | 0,125 | 0,125 |
| Электродвигатель набора скоростей, кВт | - | 0,15 |
| Электродвигатель набора подач, кВт | - | 0,15 |
| Электродвигатель привода ускоренного перемещения шпинделя, кВт | - | - |
| Габариты станка (длина ширина высота), мм | 2625 968 3265 | 2545 1000 3315 |
| Масса станка, кг | 4100 | 4100 |
Описание
Радиально-сверлильный станок 2В56: описание и характеристики
Радиально-сверлильный станок 2В56 — радиально-сверлильный. Основные справочные параметры: Ø 50, Харьков.
Для оформления заказа добавьте станок в корзину. Чтобы уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
