Радиально-сверлильный станок 2А55
По зап р осу
01 / 01
Арт. DOMESTIC-DRILL-2Р53

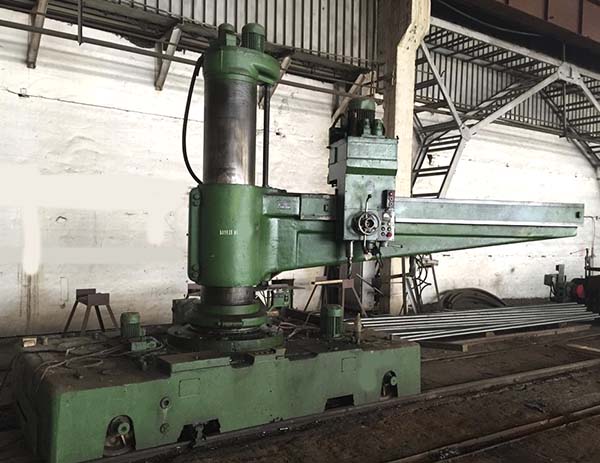

Радиально-сверлильный станок 2Р53
Радиально-сверлильный станок 2Р53 — радиально-сверлильный. Основные справочные параметры: Ø 35, Одесса. Цена, комплектность и срок поставки уточняются по запросу.
По зап р осу
Технические характеристики
| Наименование параметра | 2А53 | 2Р53 |
|---|---|
| Класс точности станка | Н | Н |
| Наибольший условный диаметр сверления в стали 45, мм | 35 | 35 |
| Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм | 400..1200 | 750..3150 |
| Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм | 500..1500 | - |
| Наименьшее и наибольшее расстояние от торца шпинделя до рельса, мм | - | 815..2265 |
| Рамер поверхности плиты (ширина длина), мм | 910..1220 | - |
| Наибольшее вертикальное перемещение рукава по колонне (установочное), мм | 700 | 1050 |
| Скорость вертикального перемещения рукава по колонне, м/мин | 1,27 | 0,75 |
| Угол поворота рукава вокруг колонны, град | 360 |
| Зажим рукава на колонне | Автомат |
| Скорость передвижения тележки по рельсам,м/мин | - | 12,7 |
| Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм | 800 | 100..3400 |
| Зажим головки на рукаве | Ручной |
| Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм | 300 | 400 |
| Противовес | Пружинный |
| Конус Морзе | 4 | 5 |
| Частота прямого вращения шпинделя, об/мин | 50..2240 | 20..2000 |
| Частота обратного вращения шпинделя, об/мин | 25..1600 |
| Количество скоростей шпинделя прямого вращения | 12 | 21 |
| Пределы рабочих подач на один оборот шпинделя, мм/об | 0,06..1,22 | 0,056..2,50 |
| Число ступеней рабочих подач | 8 | 12 |
| Перемещение шпинделя на одно деление лимба, мм | 1 |
| Перемещение шпинделя на оборот лимба, мм | 122 |
| Наибольшая масса инструмента, устанавливаемого на станке, кг | 15 |
| Наибольший допустимый крутящий момент, кгс*м | 37,50 | 71 |
| Наибольшее усилие подачи, кгс | 1250 | 1250 |
| Зажим вращения колонны | Гидро | Гидро |
| Количество электродвигателей на станке | 4 |
| Электродвигатель привода главного движения, кВт (об/мин) | 2,6/ 3,0 | 4 (1450) |
| Электродвигатель привода перемещения рукава, кВт (об/мин) | 1,1 | 3 (1430) |
| Электродвигатель привода гидрозажима колонны, кВт (об/мин) | 0,5 | 0,5 (1410) |
| Электродвигатель привода гидрозажима рукава, кВт (об/мин) | 0,5 (1410) |
| Электродвигатель привода тележки, кВт (об/мин) | - | 2,2 (950) |
| Электродвигатель привода гидрозажима тележки, кВт (об/мин) | 1,1 (1400) |
| Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) | 0,125 | 0,125 |
| Суммарная мощность установленных электродвигателей, кВт | 4,325 |
| Габариты станка (длина ширина высота), мм | 2250 х 910 х 3070 |
| Масса станка, кг | 4000 |
Описание
Радиально-сверлильный станок 2Р53: описание и характеристики
Радиально-сверлильный станок 2Р53 — радиально-сверлильный. Основные справочные параметры: Ø 35, Одесса.
Для оформления заказа добавьте станок в корзину. Чтобы уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
