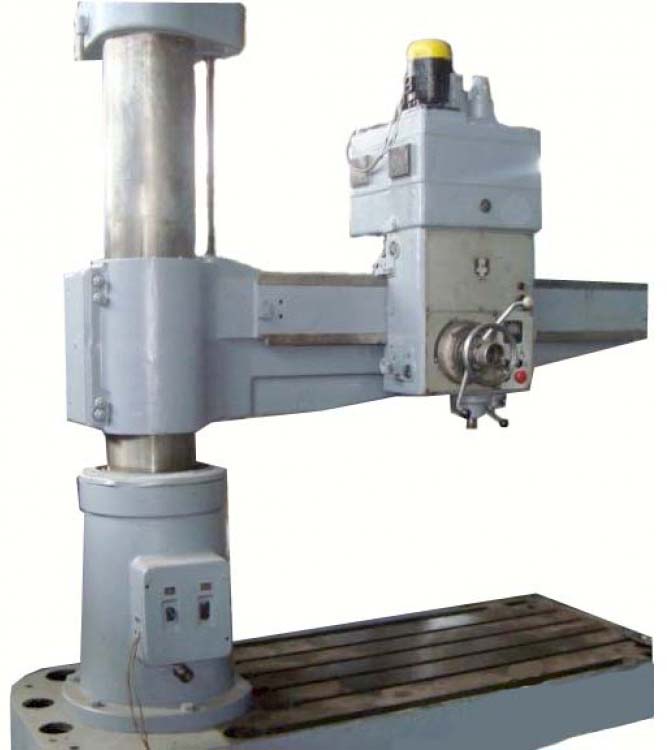

Радиально-сверлильный станок 2Н55

Name: Радиально-сверлильный станок 2Н55
SKU: 3770

Радиально-сверлильный станок 2Н55 — радиально-сверлильный. Основные справочные параметры: Ø 50, Одесса. Цена, комплектность и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	255 \| 2а55 \| 2н55 \| 2м55 \| 2а554
Класс точности станка	Н \| Н \| Н \| Н \| Н
Наибольший условный диаметр сверления в стали 45, мм	50 \| 50 \| 50 \| 50 \| 50
Наибольший условный диаметр сверления в чугуне, мм	63 \| 63 \| 63 \| 63
Диапазон нарезаемой резьбы в стали 45, мм	М52 х 5
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм	450...1500 \| 450...1500 \| 400...1600 \| 375...1600 \| 375...1600
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм	1125 \| 1050 \| 1200 \| 1225 \| 1225
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм	470...1500 \| 470...1500 \| 450...1600 \| 450...1600 \| 450...1600
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм	680 \| 680 \| 800 \| 750 \| 750
Скорость вертикального перемещения рукава по колонне, м/мин	1,4 \| 1,4 \| 1,4
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм	350 \| 350 \| 350 \| 400 \| 400
Угол поворота рукава вокруг колонны, град	360° \| 360° \| 360° \| 360° \| 360°
Рамер поверхности плиты (ширина длина), мм	968 х 2430 \| 1000 х 2530 \| 1000 х 2555 \| 1020 х 2555
Наибольшая масса инструмента, устанавливаемого на станке, кг	15
Диаметр гильзы шпинделя, мм	90
Обозначение конца шпинделя по ГОСТ 24644-81	Морзе 5 \| Морзе 5 \| Морзе 5 \| Морзе 5 \| Морзе 5 АТ6
Частота прямого вращения шпинделя, об/мин	30..1700 \| 30...1900 \| 20...2000 \| 20...2000 \| 18...2000
Количество скоростей шпинделя прямого вращения	19 \| 19 \| 21 \| 21 \| 24
Частота обратного вращения шпинделя, об/мин	34..1700 \| 37,4...1900
Количество скоростей шпинделя обратного вращения	18
Пределы рабочих подач на один оборот шпинделя, мм/об	0,03..1,2 \| 0,05...2,2 \| 0,056...2,5 \| 0,056...2,5 \| 0,045...5,0
Число ступеней рабочих подач	18 \| 12 \| 12 \| 12 \| 24
Пределы рабочих подач на один оборот шпинделя при нарезании резьбы, мм	1,0...5,0
Перемещение шпинделя на одно деление лимба, мм	1 \| 1 \| 1 \| 1
Перемещение шпинделя на оборот лимба, мм	122 \| 122 \| 120
Наибольший допустимый крутящий момент, кгс*см	7500 \| 7100 \| 7100 \| 7100
Наибольшее усилие подачи, кН	20 \| 20 \| 20 \| 20
Зажим вращения колонны	Гидро \| Гидро \| Гидро \| Гидро
Зажим рукава на колонне	Электр \| Электр \| Электр \| Электр
Зажим сверлильной головки на рукаве	Гидр \| Гидр \| Гидр \| Гидр
Количество электродвигателей на станке	5 \| 7 \| 6 \| 7
Электродвигатель привода главного движения, кВт (об/мин)	4,3 (1500) \| 4,5 \| 4 \| 4,5 \| 5,5
Электродвигатель привода перемещения рукава, кВт (об/мин)	1,5 (1500) \| 1,7 \| 2,2 \| 2,2 \| 2,2
Электродвигатель привода гидрозажима колонны, кВт (об/мин)	0,25 (1500) \| 0,5 \| 0,5 \| 0,55 \| 0,55
Электродвигатель привода гидрозажима сверлильной головки, кВт (об/мин)	0,5 \| 0,5 \| - \| -
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин)	0,1 (3000) \| 0,125 \| 0,125 \| 0,125 \| 0,125
Электродвигатель набора скоростей, кВт (об/мин)	- \| - \| 0,15 \| 0,15 \| 0,15
Электродвигатель набора подач, кВт	- \| - \| 0,15 \| 0,15 \| 0,15
Электродвигатель привода ускоренного перемещения шпинделя, кВт	- \| - \| - \| 0,55
Суммарная мощность установленных электродвигателей, кВт	8,9
Габариты станка (длина ширина высота), мм	2500 х 970 х 2250 \| 2625 х 968 х 3265 \| 2545 х 1000 х 3315 \| 2665 х 1020 х 3430 \| 2665 х 1030 х 3430
Масса станка, кг	4300 \| 4100 \| 4100 \| 4700 \| 4700

Описание

Радиально-сверлильный станок 2Н55: описание и характеристики

Радиально-сверлильный станок 2Н55 — радиально-сверлильный. Основные справочные параметры: Ø 50, Одесса.

Для оформления заказа добавьте станок в корзину. Чтобы уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
