Арт. VMLB 4000

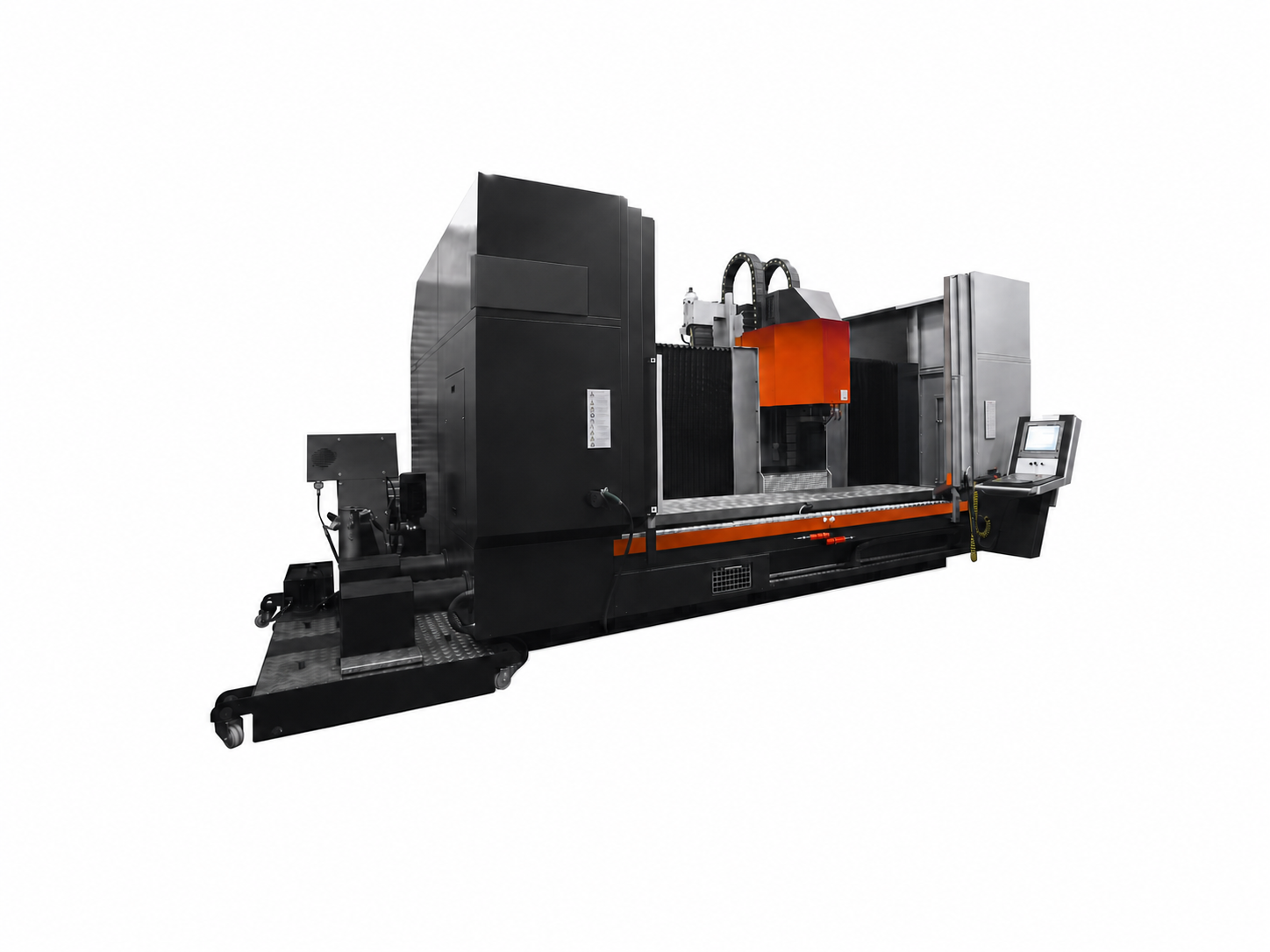

Вертикальный обрабатывающий центр VMLB 4000
VMLB 4000 — средняя четырёхметровая конфигурация с подвижной колонной и фиксированным столом 4000 × 500 мм; ход X равен 4000 мм.
Технические характеристики
- Ход по оси X
- 4000 мм
- Ход по оси Y
- 500 мм
- Ход по оси Z
- 500 мм
- Расстояние от стола до торца шпинделя
- 150–650 мм
- Расстояние от центра шпинделя до колонны
- 500 мм
- Ускоренные подачи на осях X/Y/Z
- 15/24/24 м/мин
- Подача резания на осях X/Y/Z
- 10/10/10 м/мин
- Мощность шпинделя
- 7,5/11 кВт
- Тип торца шпинделя
- BT40
- Макс. скорость вращения шпинделя
- 10000 об/мин
- Момент шпинделя
- 35,8/70 Н·м
- Размеры рабочего стола
- 4000 × 500 мм
- T-пазы стола
- 18 × 3 × 140 мм
- Макс. нагрузка на стол
- 1000 кг
- Количество инструментов
- 24 шт.
- Макс. диаметр инструмента
- 80/150 мм
- Макс. длина инструмента
- 300 мм
- Макс. масса инструмента
- 8 кг
- Время смены инструмента
- 3 с
- Точность позиционирования
- ±0,005 мм
- Точность повторяемости
- ±0,003 мм
- Длина
- 7000 мм
- Ширина
- 2700 мм
- Высота
- 3050 мм
- Масса
- 13500 кг
Описание
VMLB 4000 — средняя четырёхметровая конфигурация в линейке центров с подвижной колонной. Неподвижный стол 4000 × 500 мм упрощает размещение протяжённых заготовок, а перемещение инструмента по X достигает 4000 мм при ходах Y/Z 500/500 мм.
Шпиндель BT40 мощностью 7,5/11 кВт развивает 10000 об/мин. Стол рассчитан на 1000 кг, магазин содержит 24 инструмента; такая компоновка не требует перемещать тяжёлую деталь вместе со столом.
