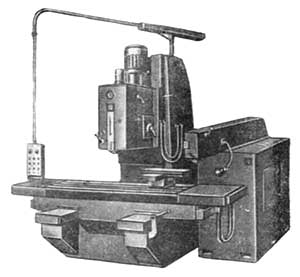

Бесконсольный фрезерный станок 6А54

Name: Бесконсольный фрезерный станок 6А54
SKU: 3591

Бесконсольный фрезерный станок 6А54 относится к группе «Бесконсольные фрезерные станки». Основные справочные параметры: 650 х 2200. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	6а54 \| 654 \| 6а540 \| 6550
Размеры поверхности стола, мм	650 х 2200 \| 630 х 1600 \| 400 х 1000 \| 500 х 1250
Расстояние от торца шпинделя до поверхности стола, мм	100..750 \| 100..530 \| 100..630
Расстояние от оси шпинделя до вертикальных направляющих (вылет), мм	630 \| 640 \| 430 \| 530
Наибольшее перемещение стола в продольном направлении, мм	2250 \| 1250 \| 800 \| 1000
Наибольшее перемещение стола в поперечном направлении, мм	600 \| 400 \| 500
Вертикальное перемещение бабки, мм	650 \| 430 \| 530
Наибольшая масса обрабатываемой детали, кг	2000
Диаметр шпинделя по нижним подшипникам, мм	105 \| 105
Частота вращения шпинделя, об/мин	40..1250 \| 25..1250 \| 31,5..1600 \| 31,5..1600
Количество скоростей шпинделя	16 \| 18 \| 18 \| 18
Ход гильзы шпинделя	100 \| 120 \| 120
Скорость подачи бабки, мм/мин	16,6..533 \| 4..480 \| 4..800 \| 4..800
Скорость установочного вертикального перемещения бабки, м/мин	0,77 \| 0,8 \| 0,8 \| 0,8
Наибольший крутящий момент на шпинделе, кгс*м	214 \| 17180 \| 22900
Наибольшее усилие резания, допускаемое механизмом подачи бабки, кгс	1500 \| 1100 \| 1610
Наибольший угол поворота шпиндельной бабки, град	±30° \| нет \| нет
Цена деления шкалы поворота шпиндельной бабки, мин	30 \| нет \| нет
Конус отверстия шпинделя	Морзе 3 \| Морзе 3 \| Морзе 3
Конец шпинделя	№3 ГОСТ 836-62 \| №3 ГОСТ 836-62 \| №3 ГОСТ 836-62
Цена деления лимба поперечного перемещения, мм	0,05 \| 0,02 \| 0,02
Цена деления лимба продольного перемещения, мм	0,05 \| 0,02 \| 0,02
Пределы продольных подач стола (б/с регулирование)(X), мм/мин	50..1600 \| 10..1200 \| 10..2000 \| 10..2000
Пределы поперечных подач стола (б/с регулирование) (Y), мм/мин	25..800 \| 10..1200 \| 10..2000 \| 10..2000
Скорость быстрых перемещений стола продольных и поперечных, м/мин	2,3/ 1,15 \| 2,0 \| 3,0 \| 3,0
Наибольшее усилие резания, допускаемое механизмом подачи стола, продольное, кгс	2000 \| 2600 \| 3000
Наибольшее усилие резания, допускаемое механизмом подачи стола, поперечное, кгс	2000 \| 2700 \| 3100
Количество электродвигателей на станке	4 \| 4 \| 4
Электродвигатель привода главного движения, кВт (об/мин)	37 (1460) \| 13 \| 7,5 \| 10
Электродвигатель постоянного тока привода подач стола и бабки, кВт (об/мин)	4,2 (1470) \| 4,5 \| 2,2 \| 2,2
Электродвигатель привода быстрого перемещения стола и бабки, кВт (об/мин)	6 (1470)
Электродвигатель насоса смазки, кВт	0,27 \| 0,4 \| 0,4
Электродвигатель насоса охлаждения, кВт	0,12 \| 0,12 \| 0,12
Суммарная мощность установленных на станке электродвигателей, кВт	17,89
Габаритные размеры (длина х ширина х высота), мм	3165 х 2890 х 3120 \| 2507 х 2562 х 2785 \| 2795 х 3200 х 2960
Масса станка, кг	11600 \| 8000 \| 12500

Описание

Бесконсольный фрезерный станок 6А54: описание и характеристики

Бесконсольный фрезерный станок 6А54 относится к группе «Бесконсольные фрезерные станки». Основные справочные параметры: 650 х 2200.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
