Арт. OSK-MILL-X8132

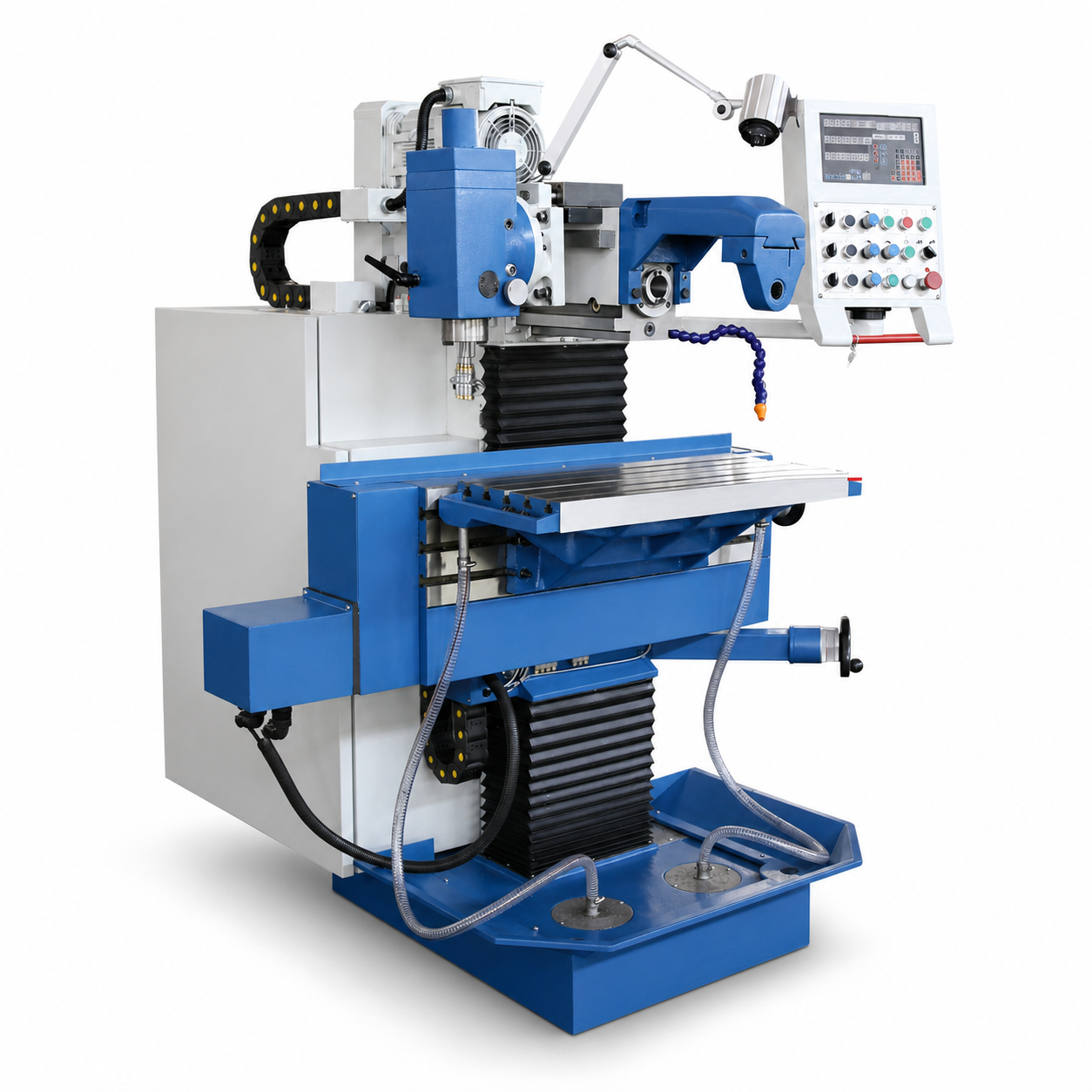

Инструментальный фрезерный станок X8132
Конструкция X8132 рассчитана на выполнение операций изготовления инструмента, оснастки и деталей сложного профиля. Технологический профиль формируют стол Горизонтальный 750×320; вертикальный 890×225 мм, перемещения X/Y/Z 405×305×400 мм и диапазон шпинделя 40–2000 об/мин, бесступенчато.
Технические характеристики
- Модель
- X8132
- Тип станка
- Инструментальный фрезерный
- Размер стола, мм
- Горизонтальный 750×320; вертикальный 890×225
- Т-пазы
- H 5/14/63; V 3/14/63
- Ходы X / Y / Z, мм
- 405×305×400
- Фрезерование / сверление
- Инструментальное горизонтальное и вертикальное фрезерование
- Конус шпинделя
- NT40 (H/V)
- Обороты шпинделя
- 40–2000 об/мин, бесступенчато
- Ход пиноли, мм
- 60
- Рабочие подачи
- X/Y/Z: 10–1000 мм/мин
- Мощность шпинделя, кВт
- 3.7
- Габариты Д×Ш×В, мм
- 1500×1700×1800
- Масса, кг
- 1450
- Примечание
- Момент подач X/Y/Z: 7.7 / 7.7 / 10 Н·м.
Описание
Конструкция X8132 рассчитана на выполнение операций изготовления инструмента, оснастки и деталей сложного профиля. Технологический профиль формируют стол Горизонтальный 750×320; вертикальный 890×225 мм, перемещения X/Y/Z 405×305×400 мм и диапазон шпинделя 40–2000 об/мин, бесступенчато.
Такой набор характеристик полезен при подготовке технического задания и компоновке участка.
