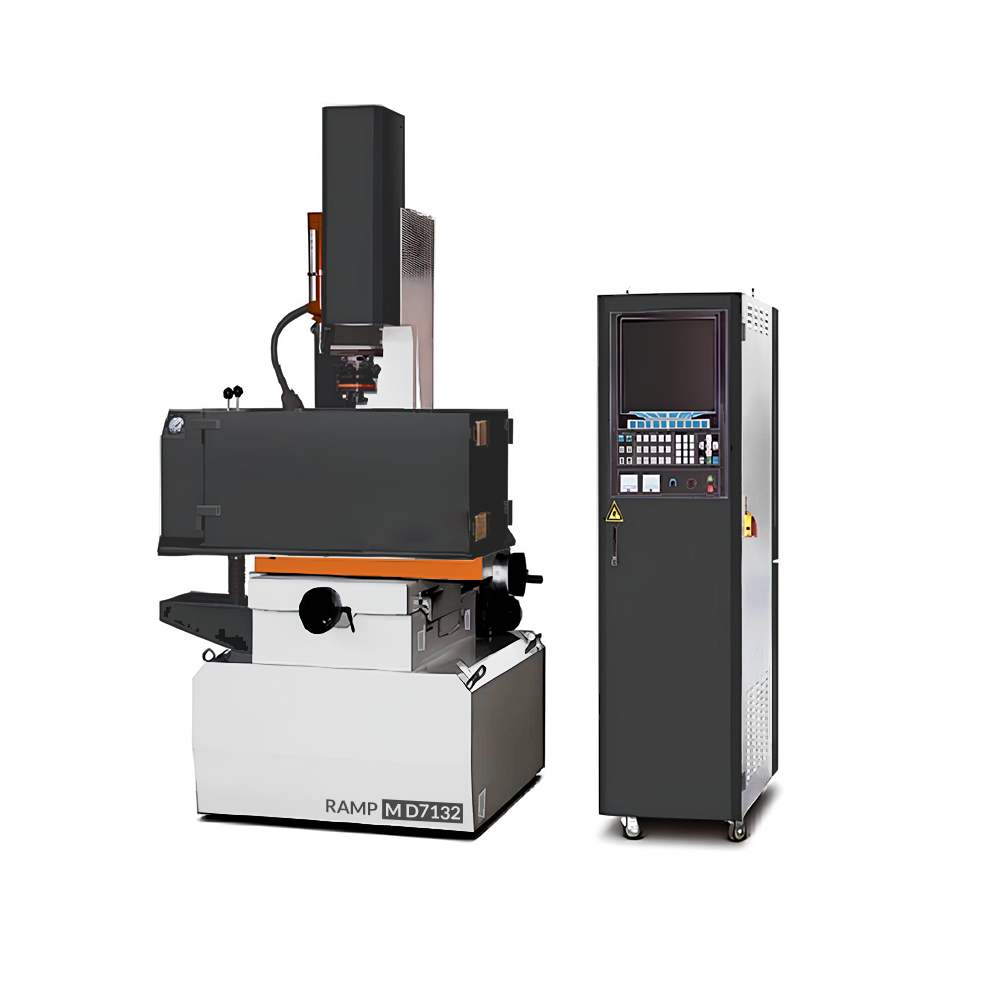

Копировально-прошивной станок Ramp M D7132
В наличии: 24 шт. МОДЕЛЬ Ramp M D7132 Ramp M D7145 Ramp M D7160 Размер рабочего стола, мм 500х320 720х450 1000х600 Max вес заготовки, кг 550 800 1000 Наилучшая шероховатость поверхности, мкм Ra 0,3-0,4 Ra 0,4 Ra 0,4 Потребляемая мощность, кВт 8 8 8
по зап р осу
Технические характеристики
| МОДЕЛЬ | Ramp M D7132 | Ramp M D7145 | Ramp M D7160 |
| Размер рабочего стола, мм | 500х320 | 720х450 | 1000х600 |
| Размер рабочей емкости, мм | 1030х560х320 | 1450х780х500 | 1680х850х580 |
| Ход по оси X, мм | 320 | 450 | 600 |
| Ход по оси Y, мм | 250 | 350 | 450 |
| Ход по оси Z, мм | 240 + 240 | 250 + 250 | 250 + 350 |
| Расстояние между электродом и рабочим столом, мм | 550 | 680 | 800 |
| Max вес заготовки, кг | 550 | 800 | 1000 |
| Max dес электрода, кг | 60 | 80 | 150 |
| Вес машины, кг | 1200 | 2000 | 3000 |
| Размер машины, мм | 1100х1400х2120 | 1500х1500х2250 | 1700х1600х2400 |
| Максимальный ток обработки, А | 75 | ||
| Max скорость обработки, мм³/мин | 450 | ||
| Min износ электрода, % | 0,1 | ||
| Наилучшая шероховатость поверхности, мкм | Ra 0,3-0,4 | Ra 0,4 | Ra 0,4 |
| Потребляемая мощность, кВт | 8 | ||
Описание
Электроэрозионный копировально-прошивной станок серии Ramp M представляет собой однокоординатную установку. Управление системой ЧПУ осуществляется через одну вертикальную ось Z, определяющую глубину электроэрозионного прожига. Оси X и Y оснащены оптическими линейками с точностью до 0,005 мм, перемещение по которым выполняется вручную при помощи вращающихся рукояток. В процессе работы заготовки оси X и Y остаются неподвижными благодаря наличию фиксирующих зажимов, предотвращающих проворачивание ходовых винтов.
Система ЧПУ станков данной серии включает две системы координат: одна может использоваться как абсолютная, другая — как относительная. Эта особенность, наряду с возможностью деления значений координат пополам, позволяет выполнять различные операции, такие как базирование, обработка сложных форм, измерение размеров деталей, поиск центра отверстий и другие задачи.
В зависимости от допустимого размера электрода и площади обработки, станки Ramp M могут оснащаться генераторами с максимальной силой тока 40, 80 или 100 А.
Комплектация
- Стандартный патрон для крепления электродов.
- Система фильтрации диэлектрического масла с бумажным фильтром.
- Система программного управления оси Z с 3 осевой индикацией. Оптические линейки 5 мкм осей XYZ.
- Сервопривод оси Z.
- Автоматический огнетушитель.
- Ящик с набором инструментов.
- Лампа рабочего освещения.
- Инструкция по эксплуатации на русском языке.
