Арт. DW38CNC-5A-MS

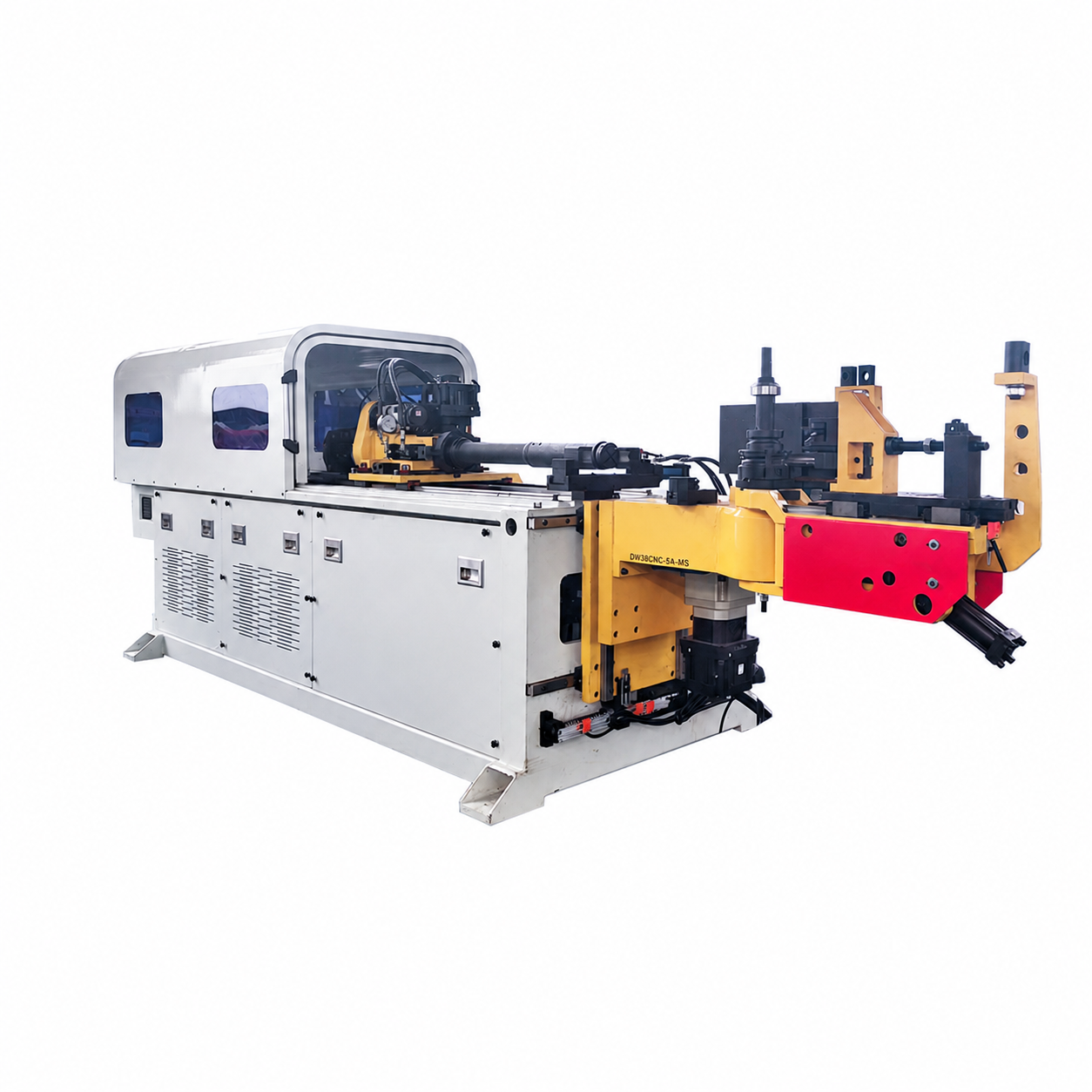

Пятиосевой трубогиб с ЧПУ DW38CNC-5A-MS с опцией пробивки
Автоматический пятиосевой комплекс для трубы до Ø38 × 2 мм, допускающий объединение гибки и пробивки в одном технологическом маршруте.
Технические характеристики
- Максимальный размер круглой трубы
- Ø38 × 2 мм
- Радиус гиба по оси трубы (CLR)
- 180 мм
- Длина прямой подачи
- 2200 мм
- Проталкивающая гибка
- опция
- Количество уровней оснастки
- не менее 3
- Система позиционирования
- сервоприводная
Описание
DW38CNC-5A-MS подходит для серийных деталей, в которых помимо нескольких гибов требуются отверстия или технологическая пробивка. Совмещение операций уменьшает промежуточные перемещения заготовки и помогает сохранить взаимное положение элементов на длинных трубных компонентах.
Модель работает с круглой трубой до Ø38 × 2 мм, имеет радиус гиба по оси 180 мм и прямую подачу 2200 мм. Сервоприводное позиционирование и не менее трёх уровней оснастки рассчитаны на быструю переналадку; проталкивающая гибка и пробивной узел рассматриваются как конфигурационные опции.
