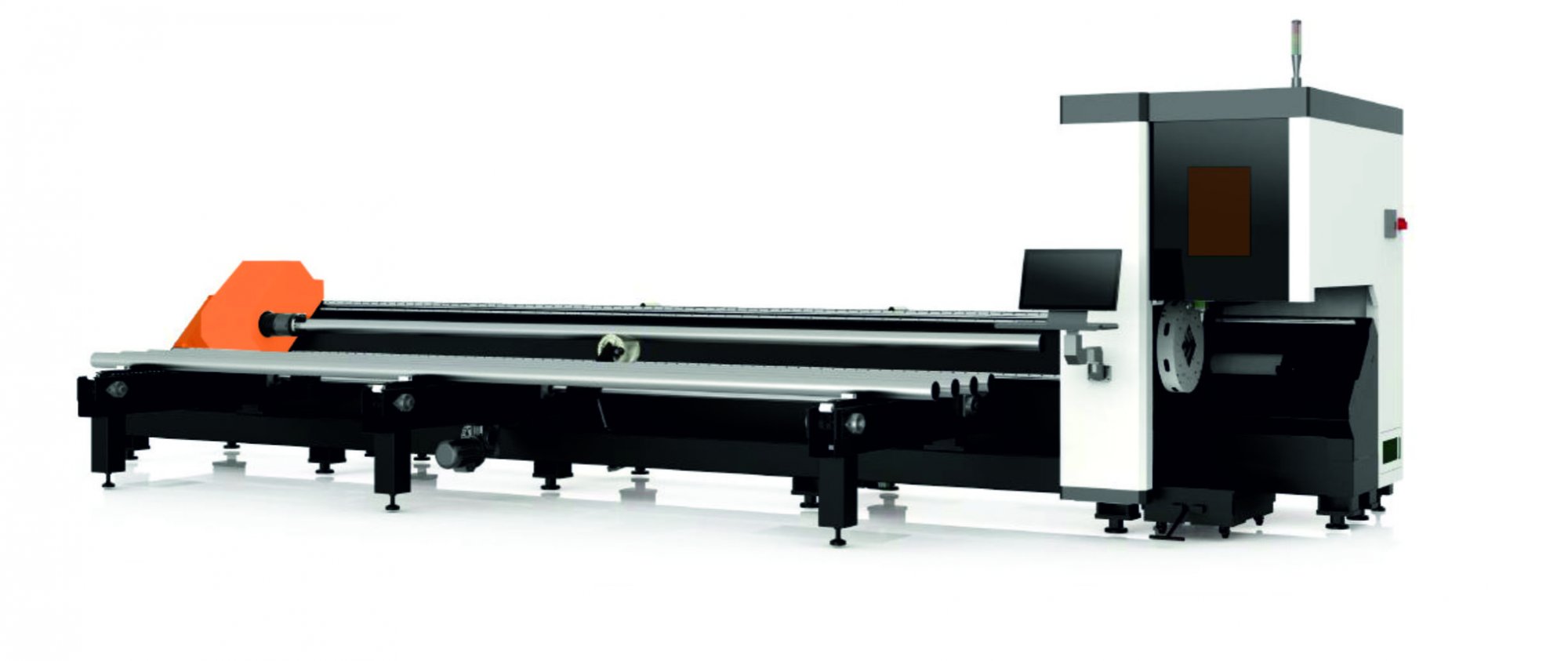

Труборез с автоматической загрузкой Basic T
1 шт. МОДЕЛЬ Basic T 6016 Basic T 6023 Basic T 6036 Мощность, кВт 3 6 12 Диаметр обработки труб, мм 15-160 15-230 15-360 Max длина обрабатываемых труб, мм 6300 Точность позиционирования, мм ±0,1 Точность повторного позиционирования, мм ±0,1 Max скорость вращения, м/мин 150
Технические характеристики
| Общие характеристики | ||
| Длина труб (максимальная), мм | 3000 | 6200 |
| Наружный диаметр трубы (мин-макс), мм | 20 - 160 | 15 - 220 |
| Ускорение | до 0,8 G | |
| Точность позиционирования, мм | ± 0,03 | |
| Точность повторного позиционирования, мм | ± 0,02 | |
| Напряжение, В | 380 | |
| Частота тока | 50 | |
| Лазер | ||
| Мощность лазера, Вт | 1500 | |
| Длина волны лазера, нм | 1070 | |
| Срок работы лазера, ч | 100 000 | |
| Резка | ||
| Максимальная скорость резки, м/мин | до 20 | |
| Маскимальная скорость холостого хода, м/мин | до 20 | |
| Минимальная ширина резки, мм | 0,12 | |
| Двигатели | ||
| По оси W1, кВт | 1,8 | |
| По оси W2, кВт | 1,3 | |
| По оси Y2, кВт | 1,8 | |
| По оси X, кВт | 1 | 0,85 |
| По оси Z, кВт | 0,4 | |
| Габаритные размеры | ||
| Длина, мм | 6200 | 10700 |
| Ширина, мм | 2400 | 2300 |
| Высота, мм | 2400 | 2300 |
| Вес, кг | 2000 | 3500 |
Описание
Лазерный станок Basic T предназначен для лазерной обработки и резки труб из различных видов металлов, включая нержавеющую сталь, углеродистую сталь, латунь, алюминий и другие материалы. Станок способен обрабатывать трубы и профили различной формы, такие как круглые, квадратные, эллиптические и шестигранные.
Станок Basic T позволяет работать с металлическими трубами и профилями любых форм, включая:
Дополнительно станок поддерживает обработку тонкостенных и толстостенных труб, что делает его универсальным инструментом для широкого спектра производственных задач в металлообрабатывающей индустрии.
Станок Basic T позволяет работать с металлическими трубами и профилями любых форм, включая:
- Круглые трубы,
- Квадратные трубы,
- Эллиптические трубы,
- Шестигранные трубы,
- Профильные изделия сложной геометрии.
Дополнительно станок поддерживает обработку тонкостенных и толстостенных труб, что делает его универсальным инструментом для широкого спектра производственных задач в металлообрабатывающей индустрии.
Комплектация
- Цельносварная станина
- Портал из авиационного алюминия
- Высокоточные линейные направляющие повышенной жесткости Hiwin (Тайвань)
- Высокопрецизионные шарико-винтовые пары Tbi (Тайвань)
- Косозубая рейка yyc (Тайвань) по осям X и Y
- Лазерный источник «raycus» 1000 - 8000 вт (IPG опционально)
- Высокоточные серводвигатели Yaskawa (Япония)
- Планетарный редуктор (Shimpo)
- Режущая головка BOCI/Raytools (с функцией автофокусировки)
- Пневматические элементы SMC (Япония)
- Автоматический модуль для обработки металлических труб и профилей l max=3000 mm
- Стойка управления
- Чиллер Hanli
- Программное обеспечение «Cypcut»
- Аспирационная установка
