Организация склада металла
Один неверно выбранный способ загрузки — и даже удобный стеллаж превращается в проблему. Разбираемся, когда металлу нужен погрузчик, а когда без кран-балки не обойтись.
Выбирать стеллаж только по габаритам металлопроката неправильно. Одна и та же пачка труб может безопасно размещаться на складе с кран-балкой и создавать серьёзные сложности там, где используется только вилочный погрузчик. Способ погрузки определяет конструкцию стеллажа, ширину проходов, доступ к ярусам и всю внутреннюю логистику.
Поэтому вопрос «какая грузоподъёмность нужна?» должен идти после другого вопроса: каким оборудованием металл будут принимать, укладывать на хранение и передавать на производство? Рассмотрим, чем отличается стеллаж для металла под погрузчик от системы, рассчитанной на загрузку краном.
Главные различия между краном и погрузчиком
| Критерий | Вилочный погрузчик | Кран или кран-балка |
|---|---|---|
| Направление доступа | Фронтальный или боковой заход вил под груз | Вертикальное извлечение груза сверху |
| Требования к пространству | Проезд, зона разворота и место для выравнивания техники | Свободная зона над стеллажом и маршрут перемещения крюка |
| Подходящие грузы | Кассеты, палеты и устойчивые пачки металла | Листы, тяжёлые профили, трубы и длинномерные заготовки |
| Доступ к ярусам | Вилам необходимо войти под кассету или пачку | Ярус должен быть открыт для строп, траверсы или захвата |
| Основное ограничение | Радиус поворота, ширина прохода и нагрузка на пол | Высота подъёма, зона работы крана и безопасная строповка |
Когда нужен стеллаж под погрузчик
Погрузчик удобен, когда материал поступает пачками, на поддонах или в съёмных кассетах. Техника забирает груз со склада, перемещает его к станку или на участок комплектации, а затем возвращает освободившуюся кассету. Такая схема особенно эффективна при регулярном перемещении крупных партий.
Однако стеллаж для металла под погрузчик нельзя рассчитывать отдельно от складского прохода. Необходимо учитывать длину груза, габариты техники с вилами, радиус разворота, высоту мачты и фактическую ширину рабочего коридора.
Если проход слишком узкий, оператор будет заходить к ярусу под углом, повышая риск удара по стойкам и соседним пачкам.
Для листового металла под такую технологию подходит кассетное хранение. Например, верхний модуль стеллажа ШАФЛ работает как накопитель съёмных кассет, которые обслуживаются вилочным погрузчиком.
Для труб, профиля и прутка применяют консольные стеллажи с открытым фронтом и ограничителями на консолях.
Важно: при работе погрузчиком место экономит не самый компактный стеллаж, а правильно рассчитанная связка «стеллаж — груз — техника — проход». Чрезмерное уплотнение рядов может замедлить каждую операцию и увеличить риск повреждения металла.

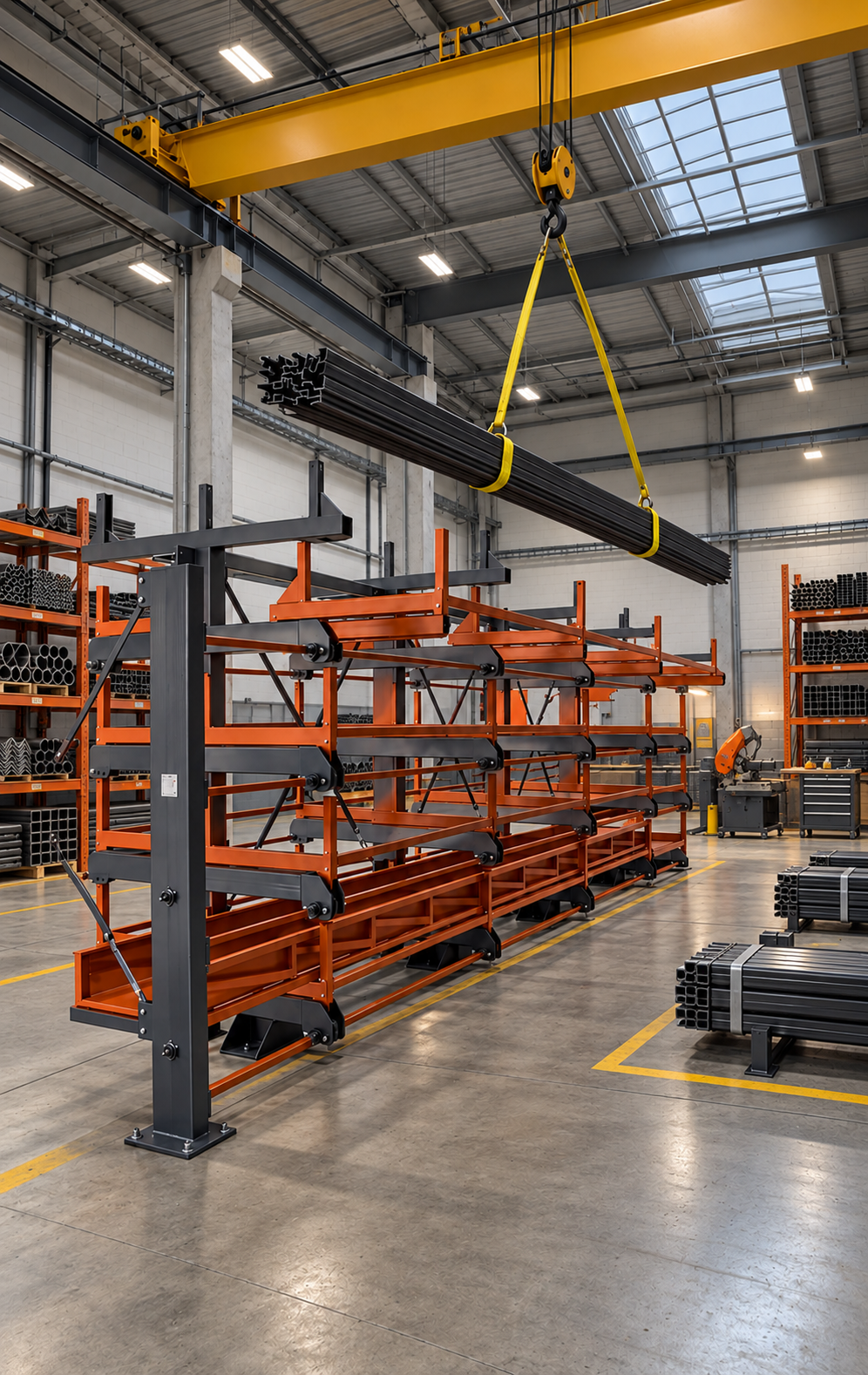

Хранение металла с кран-балкой
Кран-балка позволяет перемещать тяжёлый металл сверху и не требует разворота техники возле каждого места хранения. Это удобно для длинномеров, тяжёлых пачек профиля и листового металла, который извлекают траверсой, магнитным либо вакуумным захватом.
Для крана особенно важен свободный вертикальный доступ. Стационарные верхние ярусы не должны мешать заведению строп и подъёму груза.
Если материал хранится на выдвижных полках или консолях, рабочий ярус сначала выводится за габариты конструкции, после чего к нему получает доступ кран.
Такой принцип используется в длинномерном ДРОВЕР и в моделях Консоль 6000 и Консоль 12000 .
Выдвижение отдельного уровня открывает доступ к нужной позиции без перекладки вышележащего металла.
Как организовать погрузку длинномеров
Погрузка длинномеров требует контроля не только массы, но и центра тяжести. Труба, швеллер или профиль должны опираться на достаточное количество консолей, иначе заготовка прогибается, а нагрузка распределяется неравномерно.
При работе погрузчиком длинный груз сложнее разворачивать в проходе. Чем больше длина пачки, тем шире должна быть транспортная зона.
При использовании крана пачку можно перемещать вдоль ряда, но необходимо правильно выбрать точки строповки и исключить раскачивание.
- Длина и масса одной пачки должны быть определены до расчёта стеллажа.
- Опоры необходимо размещать так, чтобы исключить чрезмерный прогиб металла.
- На консолях предусматривают ограничители от скатывания труб и профиля.
- Маршрут погрузки не должен пересекаться с постоянным движением сотрудников.
- Выдвижной ярус фиксируют перед началом работы крана или погрузчика.
Сравнение оборудования ОСК
| Оборудование | Что хранить | Способ загрузки | Когда выбирать |
|---|---|---|---|
| Консольный стеллаж | Трубы, профиль, пруток, арматура и балка | Кран или погрузчик | Простое открытое хранение длинномера и прямой доступ к ярусам |
| Длинномерный ДРОВЕР | Прутки, трубы, профиль и сортовой прокат | Кран или погрузчик | Нужен раздельный доступ к каждому выдвижному уровню |
| Консоль 6000 | Длинномер стандартной длины до 6 метров | Кран или погрузчик | Высокий оборот труб, профиля, арматуры и прутка |
| Консоль 12000 | Тяжёлый длинномер длиной до 12 метров | Кран или погрузчик | Металлобазы и производства с прокатом большой длины |
| ШАФЛ | Листовой металл и пачки листов | Погрузчик сверху, кран в рабочем модуле | Нужно объединить кассетное хранение и поштучный отбор листов |
Что выбрать
Погрузчик лучше подходит для перемещения кассет, палет и устойчивых пачек. Кран-балка удобнее при работе с тяжёлым металлом, длинномерами и отдельными листами.
Если на предприятии используются оба способа, стеллаж следует проектировать под наиболее сложную операцию, а не под среднюю массу груза.
До заказа необходимо передать проектировщику перечень металла, массу каждой позиции, длину заготовок, количество ярусов, характеристики погрузчика, высоту до кран-балки и схему движения грузов.
Это позволит подобрать конструкцию, которая будет не только вместительной, но и удобной в ежедневной работе.
