Автоматизированные стеллажи для труб превращают склад длинномерного проката в управляемую систему: оператор выбирает нужную позицию на панели, оборудование самостоятельно находит кассету и подаёт её к станции выдачи. Вместо поиска среди связок и перестановки соседних ярусов предприятие получает адресное хранение, контролируемый доступ и предсказуемое время комплектации.

Трубы различаются по диаметру, профилю, длине, марке и номеру партии. Связки занимают длинные пролёты и требуют зоны для работы крана или погрузчика. Без адресного размещения сотрудники тратят время на поиск, а нужный прокат может оказаться под соседними партиями.

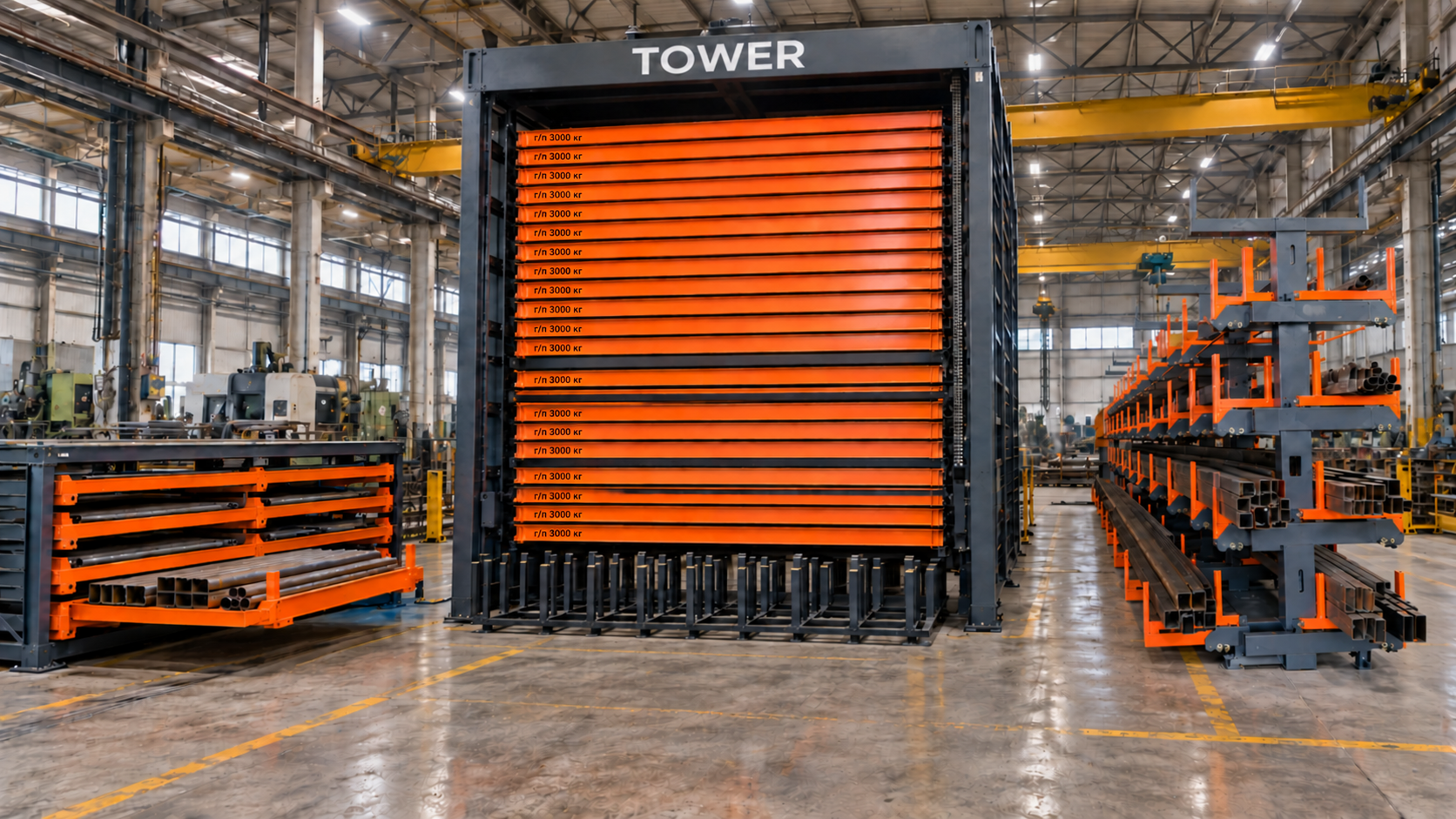

Автоматизированная система меняет сам принцип работы. Трубы и профиль укладывают в горизонтальные кассеты, каждой из которых присваивают адрес. Кассеты размещаются в одной, двух или нескольких башнях, а их перемещение выполняет подъёмник либо кран-штабелёр. Оператор взаимодействует только со станцией загрузки и выдачи, не заходя внутрь зоны хранения.

Пять этапов работы системы

1. Приёмка Трубы проверяют, маркируют и укладывают в кассету с учётом допустимой массы и габаритов.
2. Адресация В системе фиксируют марку, размер, партию, количество и конкретный адрес кассеты.
3. Запрос Оператор выбирает требуемую позицию на промышленной панели управления.
4. Подача Подъёмник забирает кассету и перемещает её к фронтальному окну выдачи.
5. Возврат После отбора остаток возвращается в ячейку, а складские данные обновляются.

При интеграции с учётной системой склад знает адрес и фактический остаток. Это упрощает инвентаризацию, разделение партий и подготовку заданий на резку: оператору достаточно выбрать позицию по номенклатуре.

Какие решения подходят для труб

Dubble-Tower подходит складу, которому нужна высокая ёмкость в компактной конфигурации, а Multi-Tower — объекту с дальнейшим ростом и сотнями адресов. DROWER и «Консоль 6000» оставляют больше операций за оператором, но становятся рациональным промежуточным вариантом между обычным и полностью автоматическим хранением.

Что учесть при проектировании

Для расчёта нужна карта номенклатуры: длина и диаметр труб, масса связки, число партий, частота выдачи и прогноз расширения ассортимента. Эти данные определяют размеры кассет, количество адресов и производительность подъёмника.

• максимальная длина и масса одной партии;
• количество типоразмеров и частота обращений;
• высота здания и допустимая нагрузка на пол;
• место станции загрузки и безопасной выдачи;
• маршрут крана, погрузчика и транспорта;
• связь с WMS, ERP или производственным учётом;
• порядок хранения остатков после резки;
• возможность добавления новых модулей.

Когда автоматизация даёт наибольший эффект

Автоматизированное хранение особенно полезно при большом количестве типоразмеров, частых заданиях на резку и ограниченной площади. По данным карточки Dubble-Tower, автоматическая подача кассет может сократить время подбора в 3–5 раз по сравнению с консольными стеллажами. Для Multi-Tower производитель указывает возможность экономии 50–70% площади относительно традиционной схемы хранения.

Но оценивать проект нужно шире: учитывать время поиска, количество перекладок, занятость крана, повреждение проката, ошибки комплектации и простои оборудования. Иногда достаточно механизированного DROWER, а иногда именно башенная система снимает ограничение, которое не позволяет складу обслуживать производство быстрее.
