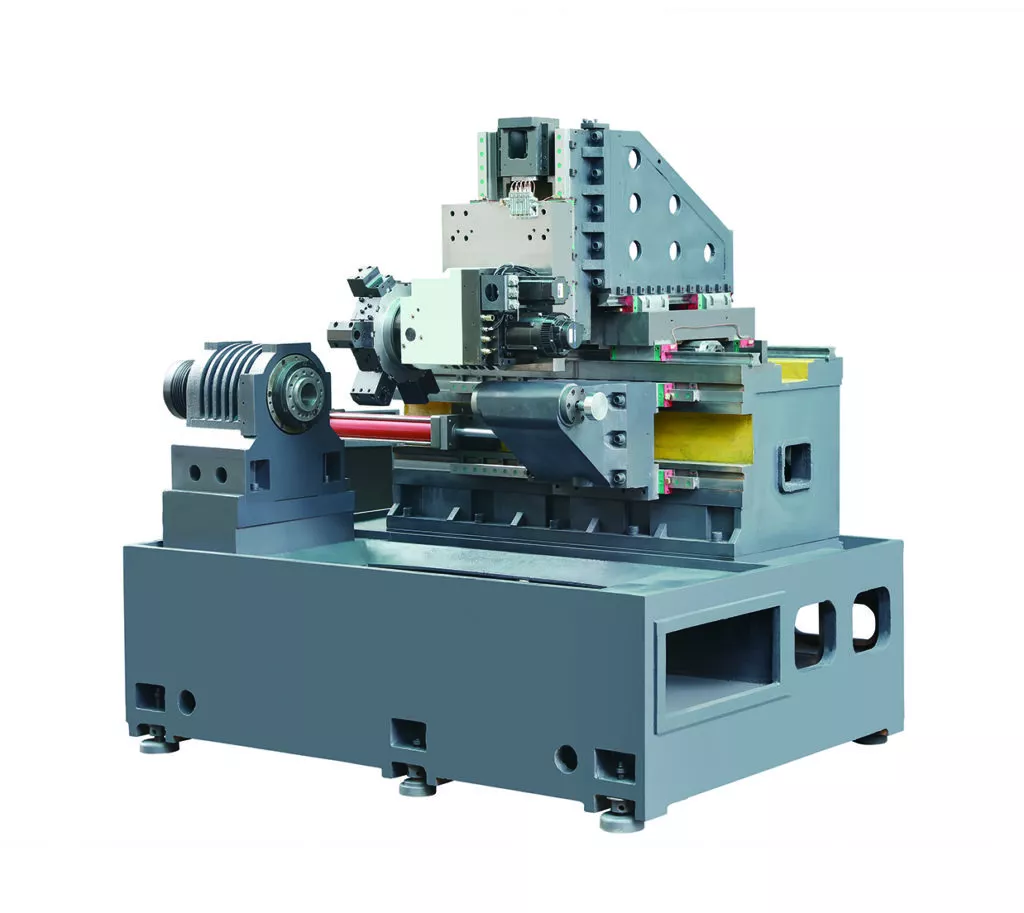

Токарный станок с ЧПУ UNIT DT500E-Z с осью Y с наклонной станиной

Описание

ОСОБЕННОСТИ СТАНКА

- конструкция с наклонной станиной, цельное литье;

- поворачиваемая панель управления, эргономичный дизайн;

- мотор-шпиндель, высокая скорость и постоянный крутящий момент;

- маховичек управления осями;

- высокоэффективная револьверная головка, двустороннее вращение, отсутствие выдвижения инструментального диска;

- высококачественные электронные компоненты Schneider;

- линейная направляющая на цилиндрических роликах и подшипники с цилиндрическими роликами увеличивают жесткость.

Технические характеристики

Тип оборудования	Токарные станки по металлу
Вес, кг	4800
Внешние габариты (ДxШxВ), мм	3000×1780×2050
Гидравлический патрон	8 дюймов
Диаметр расточной державки	ᴓ32
Кол-во инструментальных станций	12
Конус пиноли задней бабки	МТ3 (тип шпиндельного узла)
Максимальная длина заготовки, мм	650
Максимальная скорость вращения шпинделя, об/мин	4000
Максимальная скорость приводного инструмента, об/мин	4000
Максимальный диаметр заготовки над станиной, мм	600
Максимальный диаметр заготовки над суппортом, мм	430
Максимальный диаметр обработки, мм	320
Максимальный диаметр сквозного отверстия, мм	Ф52
Мощность главного двигателя, кВт	22/30
Отверстие шпинделя, мм	Ф66
Перемещение задней бабки, мм	100-650
Перемещение по оси X, мм	250
Перемещение по оси Y, мм	100(±50)
Перемещение по оси Z, мм	650
Сечение державки	ВМТ45, 20х20
Тип задней бабки	SPT (с сервоприводом)
Тип направляющих	Линейная направляющая
Торец шпинделя	А2-6
Угол наклона станины, градусы	35
Ускоренное перемещение по осям X/Y/Z, м/мин	20/12/20
