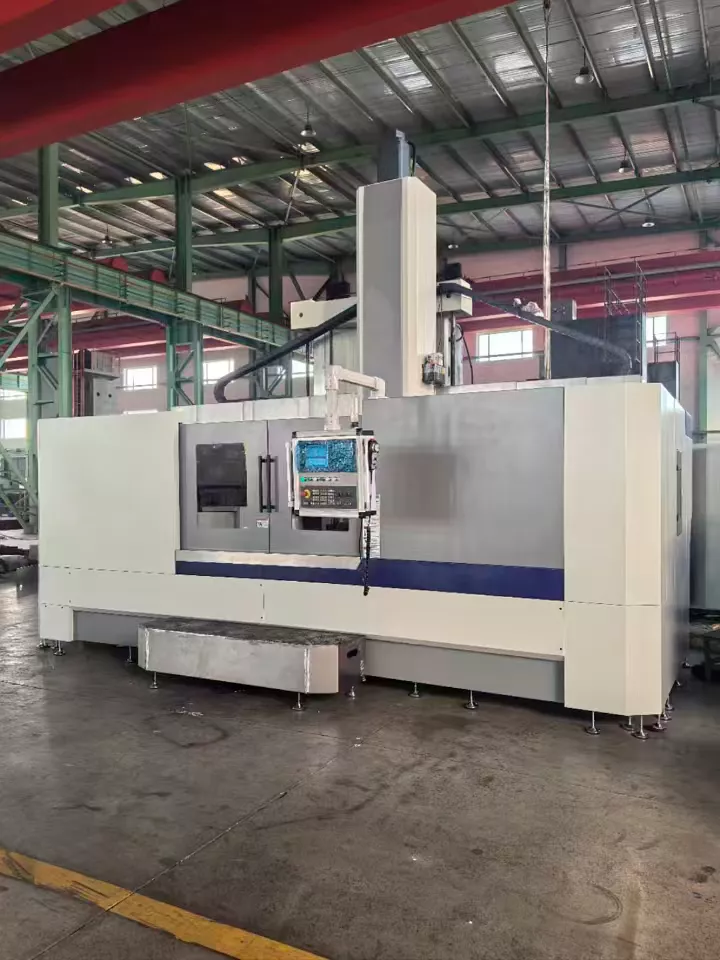

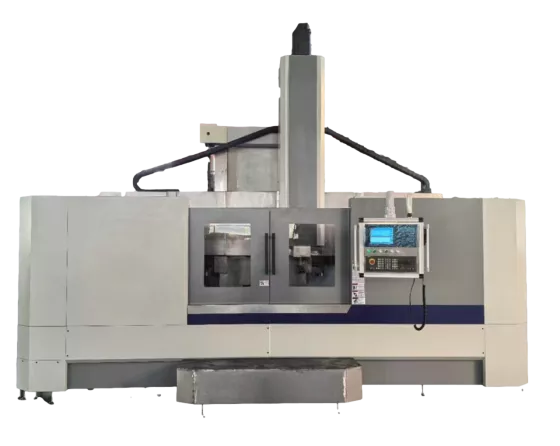

Токарно-карусельный станок серии UNIT

Токарно-карусельный станок серии UNIT предназначен для вертикальной токарной обработки криволинейных поверхностей детали различных заготовок из черных и цветных металлов в условиях единичного, мелкосерийного и серийного производства.

Станок модели серии UNIT оснащенный устройством ЧПУ, является вертикальным обрабатывающим центром, на котором возможно выполнение операций:

токарная обработка торцевых, цилиндрических, конических и криволинейных поверхностей наружного и внутреннего контура деталей кольцевой формы;
сверление, зенкерование и развертывание отверстий, расположенных вне оси вращения детали и на ее боковых поверхностях, расточка этих отверстий;
фрезерование плоскостей, пазов, углублений и окон любой формы;
нарезание внутренних резьб метчиками на торцевых и боковых поверхностях детали или резцами на внутренних и наружных поверхностях.

Одностоечные токарно-карусельные станки серии UNIT оснащены:

устройство числового программного управления класса CNC
расточной ползун сечением 260x260мм

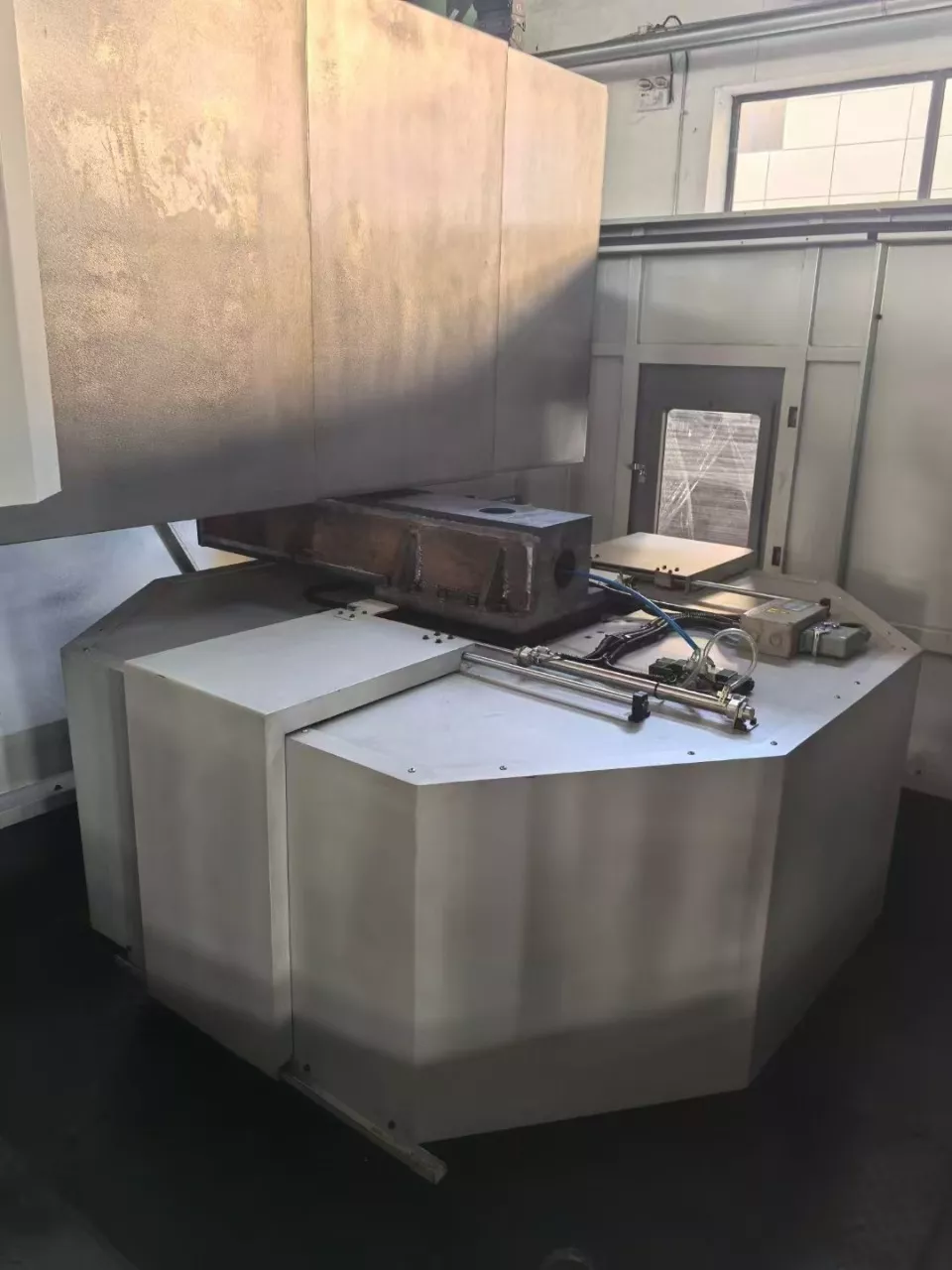

магазин на 6 – 12 инструментов
один или два магазина инструментов
двухступенчатый редуктор привода главного движения с двумя регулируемыми электродвигателями постоянного или переменного тока

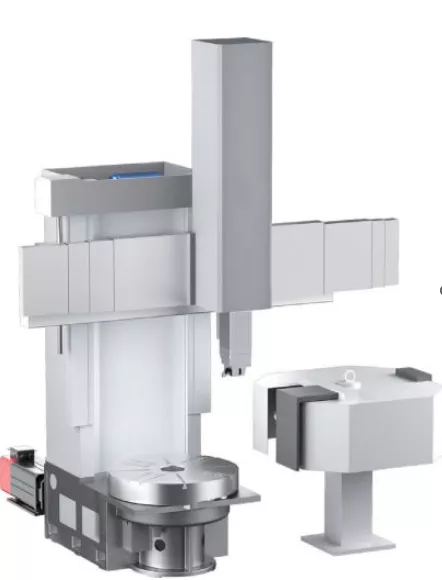

Станки серии UNIT имеют обычную для одностоечных токарно-карусельных станков компоновку. Стык стола и стойки с целью повышения жесткости системы СПИД находится в горизонтальной плоскости. Станки изготовляются с одним верхним крестовым суппортом, инструментальным магазином и подвижной по стойке поперечиной.

Высокую производительность обработки, точность и качество обработки заготовок на станке обеспечивают следующие конструктивные особенности:

высокая жесткость базовых деталей;
достаточная прочность всех элементов кинематической цепи;
электродвигатели постоянного тока с преобразователями в цепи главного движения;
высокомоментные электродвигатели постоянного тока с преобразователями в цепи подач;
шпиндельный узел на перекрестно-роликовых подшипниках качения высокой точности;
передачи винт — гайка качения в цепи приводов подач;
комбинированные направляющие смешанного трения (качения и скольжения) для перемещения салазок суппорта;
стальные закаленные направляющие поперечины;
механизм автоматической точной установки поперечины в заданной позиции;
устройство защиты направляющих от пыли и грязи;
автономные импульсные системы для смазки суппорта и поперечины;
качественное электрооборудование с устройством ЧПУ, имеющим широкие возможности программирования.

Высокая степень автоматизации, широкий диапазон подач и частот вращения планшайбы позволяют вести на станках высокопроизводительную обработку на скоростных режимах резания.

Простота конструкции, легкий доступ к сборочным единицам, наличие регулировочных устройств, достаточная надежность механизмов обеспечивают высокие эксплуатационные характеристики станков.

Применение различных кожухов с открывающимися элементами, а также установка вокруг станка удобного защитного ограждения с подвижным щитом обеспечивают высокую степень безопасности при работе на станке и внешний вид станка на уровне современных требований эргономики.
